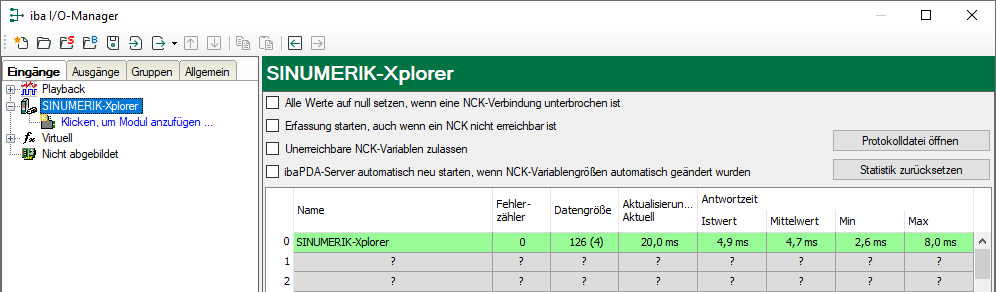

Alle SINUMERIK-Xplorer-Schnittstellen verfügen im I/O-Manager über eine Tabelle, die den Status der einzelnen Verbindungen anzeigt. Jede Zeile repräsentiert eine Verbindung.
Die Zielsysteme (NCKs), zu denen jeweils die Verbindung besteht, werden in der ersten Spalte (links) mit ihrem Namen oder ihrer IP-Adresse identifiziert.
Die Tabelle zeigt die Zykluszeiten und Fehlerzähler der einzelnen Verbindungen während der Datenerfassung an. Die Spalte Datengröße zeigt die Anzahl der angeforderten Bytes und die Anzahl der Anforderungstelegramme in Klammern und für Supportzwecke.
Klicken Sie auf die Button <Statistik zurücksetzen>, um die Fehlerzähler und die Berechnung der Antwortzeiten zurückzusetzen.
Zusätzliche Informationen liefert die Hintergrundfarbe der Zeilen:
|
Farbe |
Bedeutung |
|---|---|
|
Grün |
Die Verbindung ist OK und Daten werden gelesen. |
|
Orange |
Die Verbindung ist OK, aber die Daten kommen langsamer als die eingestellte Aktualisierungszeit. |
|
Rot |
Die Verbindung ist ausgefallen oder unterbrochen. |
|
Grau |
Es ist keine Verbindung konfiguriert. |
