Folgende Systemvoraussetzungen sind für die Verwendung der Datenschnittstelle S7-Xplorer erforderlich:

  • ibaPDA v8.2.0 oder höher

  • Basislizenz für ibaPDA + Lizenz für ibaPDA-Interface-PLC-Xplorer oder ibaPDA-Interface-S7-Xplorer

  • Bei mehr als 16 Verbindungen benötigen Sie weitere one-step-up-Interface-S7-Xplorer-Lizenzen für jeweils 16 weitere Verbindungen.

  • SIMATIC STEP 7 bzw. SIMATIC NET, falls der Verbindungsmodus PC/CP genutzt wird.

  • SIMATIC STEP 7 und S7-CFC, falls Signalauswahl per Drag & Drop erfolgen soll.

In der ibaPDA-Dokumentation finden Sie weitere Anforderungen an die Computer-Hardware und die unterstützten Betriebssysteme.

Unterstützte Steuerungen:

SIMATIC S7-Steuerung LOGO!, S7-200, S7-300, S7-400, S7-400H, S7-1200, S7-1500, WinAC RTX oder S5

Systemeinschränkungen

  • Einschränkung SIMATIC TIA-Portal:

    • Für die Erzeugung von Adressbüchern aus TIA-Portal-Projekten wird SIMATIC TIA-Portal STEP 7 V14 SP1 oder höher vorausgesetzt.

  • Einschränkung S7-1200 CPU:

    • Das Modul S7-Xplorer unterstützt beim Verbindungsmodus TIA mit S7-1200 CPUs nur Firmwarestände ≥ V4.

  • Einschränkungen für LOGO und S7-200:

    • Es werden nur LOGO!-Steuerungen der Familien 0BA7 und 0BA8 unterstützt.

    • Zugriff nur auf absolute Operanden

    • Die Steuerungen SIMATIC LOGO! und SIMATIC S7-200 werden über spezielle Softwaretools projektiert. Beide Projekttypen können von ibaPDA nicht gelesen werden, sodass eine Adressbucherzeugung für eine Signalauswahl anhand der symbolischen Namen oder CFC-Konnektoren nicht möglich ist.

  • Einschränkungen für S5:

    • SIMATIC STEP 5 Projekte können nicht eingelesen werden, sodass eine Adressbucherzeugung für die Signalauswahl anhand der symbolischen Namen nicht möglich ist.

Für die Anzahl der Verbindungen gelten folgende technische Beschränkungen:

Die Anzahl der S7-, SINAMICS-, SIMOTION- oder SINUMERIK-Xplorer-Verbindungen ist insgesamt auf 240 begrenzt. Dabei werden TCP- und PC/CP-Verbindungen von SINAMICS-, SIMOTION- und SINUMERIK-Xplorer unterschiedlich bewertet. Eine SINAMICS-, SIMOTION- oder SINUMERIK­Xplorer-Verbindung über TCP geht jeweils nur mit 1/16 in die Rechnung ein. Eine PC/CP-Verbindung wird voll berechnet.

Es gilt:

Anzahl S7-Xplorer-Verbindungen

+ Anzahl SINAMICS-Xplorer-TCP-Verbindungen nicht geroutet / 16 1)

+ Anzahl SIMOTION-Xplorer-TCP-Verbindungen nicht geroutet / 16 1)

+ Anzahl SINUMERIK-Xplorer-TCP-Verbindungen nicht geroutet / 16 1)

+ Anzahl SINAMICS-Xplorer-TCP-Verbindungen geroutet

+ Anzahl SIMOTION-Xplorer-TCP-Verbindungen geroutet

+ Anzahl SINAMICS-Xplorer-PC/CP-Verbindungen

+ Anzahl SIMOTION-Xplorer-PC/CP-Verbindungen

+ Anzahl SINUMERIK-Xplorer-PC/CP-Verbindungen

≤ 240!

1) Es werden nur aktive Verbindungen berücksichtigt. Bei der Division muss immer auf die nächst größere Zahl gerundet werden. (Eine Verbindungsressource je angefangene 16 Verbindungen.)

Ein Zugriff auf in SIMOTION-Steuerungen integrierte SINAMICS Control Units wird nicht unterstützt.
Lizenzinformationen

Bestell-Nr.

Produktbezeichnung

Beschreibung

31.001042

ibaPDA-Interface-PLC-Xplorer

Erweiterungslizenz für ein ibaPDA-System; alle verfügbaren Xplorer-Datenschnittstellen werden hinzugefügt.

(Vollständige Angaben unter www.iba-ag.com)

31.000001

ibaPDA-Interface-S7-Xplorer

Erweiterungslizenz für ein ibaPDA-System um die Datenschnittstelle S7-Xplorer (Schnittstelle zu SIMATIC S7) mit 16 Verbindungen.

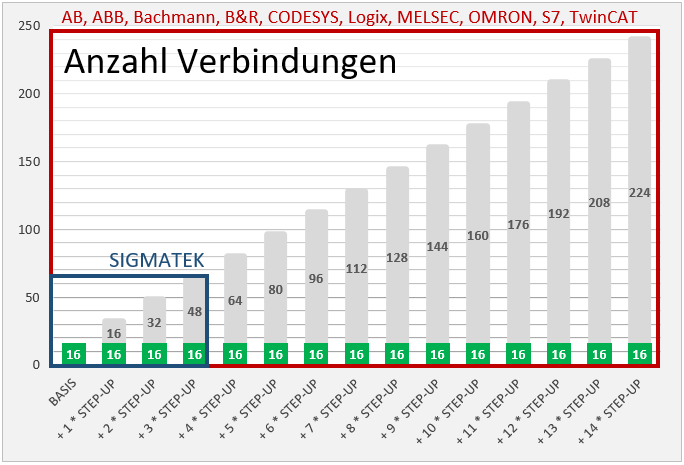

31.100001

one-step-up-Interface-S7-Xplorer

Erweiterungslizenz für 16 weitere S7-Xplorer-Verbindungen (max. 14 Erweiterungslizenzen)
