1. Erstellen Sie im I/O-Manager von ibaPDA ein S7-Xplorer-Modul.

    Stellen Sie den Verbindungsmodus PC/CP und den Verbindungstyp PG-Verbindung ein.

  2. Öffnen Sie mit dem Button <PG/PC-Schnittstelle einstellen> den Dialog zur Einstellung der PG/PC-Schnittstelle, um einen Zugangspunkt der Applikation zu konfigurieren.

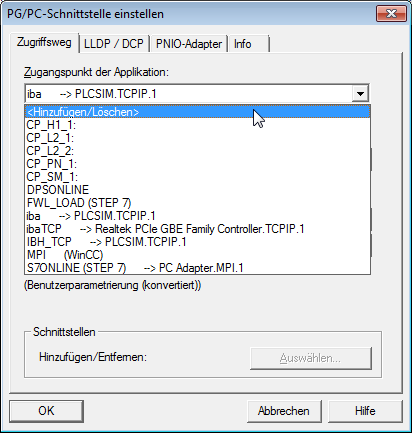

  3. Wählen Sie im Drop-down-Menü Zugangspunkt der Applikation die Zeile <Hinzufügen/Löschen> aus.

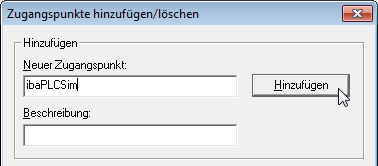

  4. Definieren Sie den neuen Zugangspunkt: Geben Sie einen Namen an, z. B. "ibaPLCSim", und optional eine Beschreibung zum besseren Verständnis. Bestätigen Sie die Eingaben mit <Hinzufügen> und <Schließen>.

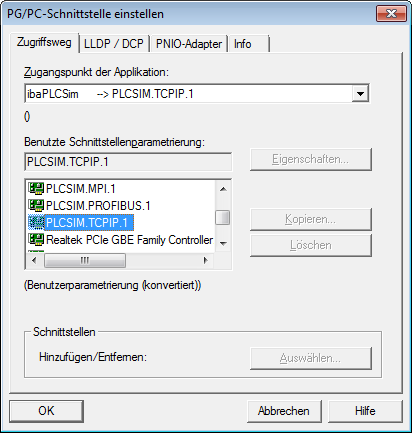

  5. Weisen Sie diesem Zugangspunkt eine Schnittstellenparametrierung zu, z. B. "PLCSIM.TCPIP.1".

  6. Beenden Sie die Konfiguration mit <OK>.

  7. Aktivieren Sie im ibaPDA-Modul die Option ibaPDAS7-Xplorer Proxy verwenden.

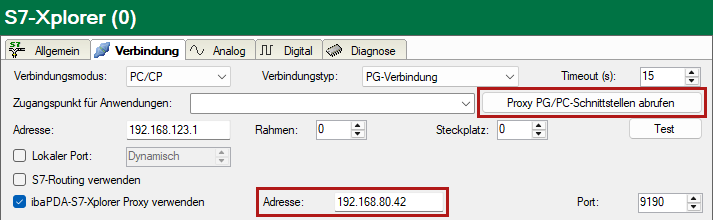

  8. Falls ibaPDA-S7-Xplorer Proxy auf einem anderen Rechner läuft, passen Sie die Adresse entsprechend an und rufen die Proxy PG/PC-Schnittstellen ab.

  9. Wählen Sie den zuvor angelegten Zugangspunkt aus der Liste aus.

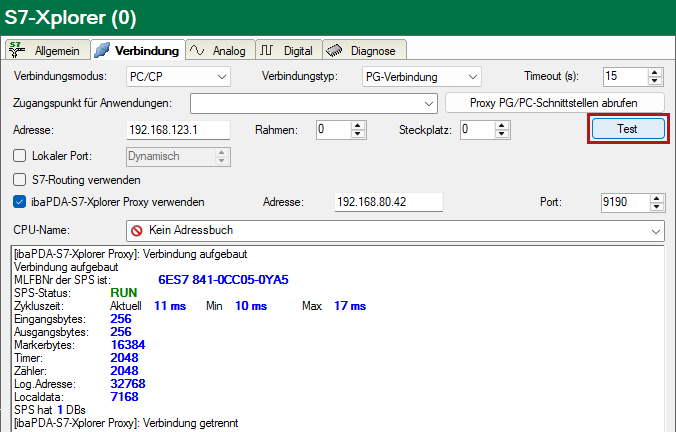

  10. Prüfen Sie die Verbindung mit dem Button <Test>.
