Das Ausgangsmodul ist kein eigenständiges Modul, sondern eine Erweiterung des Moduls S7-Xplorer, und ermöglicht Daten aus ibaPDA in eine Steuerung zu schreiben.

Aktivieren Sie die S7-Ausgänge in den Einstellungen zur Schnittstelle, siehe Allgemeine Einstellungen der Schnittstelle.

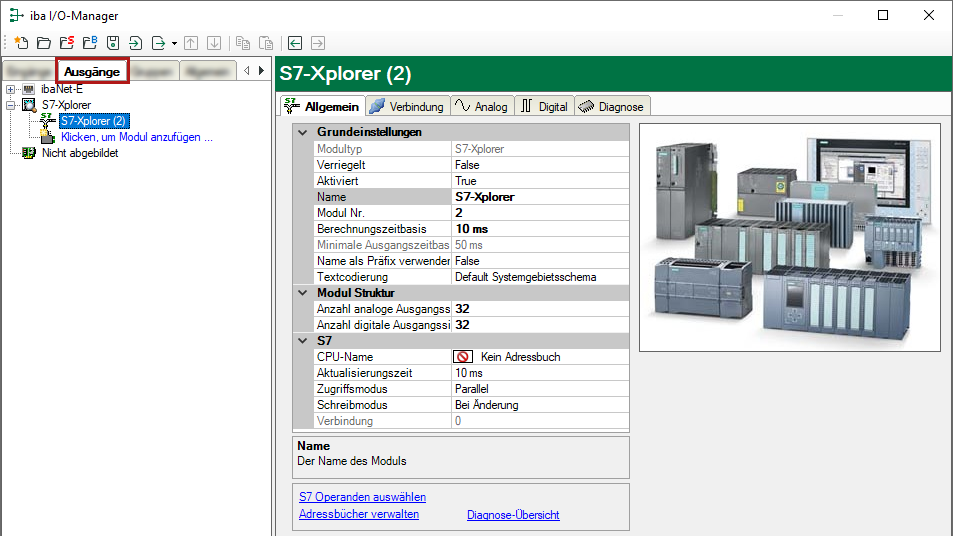

Über das Register Ausgänge können Sie das Modul konfigurieren. Sie müssen das Modul nicht explizit hinzufügen. Das Modul ist verfügbar, sobald Sie ein S7-Xplorer Modul im Register Eingänge einfügen.

Für weitere Informationen zur Moduleinstellung siehe Allgemeine Moduleinstellungen.

Modulspezifische Einstellungen

Berechnungszeitbasis

Zeitbasis (in ms), die für die Berechnung der Ausgangswerte verwendet wird.

Technisch ist die Berechnungszeitbasis identisch mit der Zeitbasis auf der Eingangsseite des Moduls. Das heißt, eine Änderung der Berechnungszeitbasis ändert auch die Modulzeitbasis der Eingangsseite und umgekehrt!

Die Berechnungszeitbasis ist nicht gleichbedeutend mit der Ausgangszeitbasis, mit der die Werte ausgegeben werden!

Minimale Ausgangszeitbasis

Zeitbasis, mit der die Ausgänge schnellstens aktualisiert werden können.

Der Wert wird vom System anhand der aktuellen I/O-Konfiguration automatisch ermittelt und hier nur angezeigt. Die Ausgangszeitbasis ergibt sich aus dem kleinsten gemeinsamen Vielfachen aller Modulzeitbasen, bzw. beträgt mindestens 50 ms.

Anzahl der analogen/digitalen Ausgangssignale

Stellen Sie die Anzahl der konfigurierbaren Analogsignale bzw. Digitalsignale in den Signaltabellen ein. Der Standardwert ist jeweils 32. Der Maximalwert beträgt 1000. Die Signaltabellen werden entsprechend angepasst.

Sendemodus

Bestimmt, wann neue Daten zur Steuerung geschrieben werden:

  • Zyklisch: Daten werden im Takt der Aktualisierungszeit geschrieben.

  • Bei Änderung: Daten werden bei jeder Änderung der Signaldaten geschrieben.

  • Bei Trigger: Daten werden bei jeder steigenden Flanke des Triggersignals geschrieben.

Unabhängig vom Schreibmodus werden immer alle Signale eines Moduls geschrieben.

Triggersignal

Dieses Feld ist nur sichtbar, wenn der Sendemodus "Bei Trigger" angewählt ist. Bei steigender Flanke dieses Digitalsignals werden die Signalwerte geschrieben.
Signalkonfiguration

Die auszugebenden Signale konfigurieren Sie jeweils über den Ausdruckseditor. Öffnen Sie den Ausdruckseditor über den Button <fx> in jeder Signalzeile.
