Wählen Sie dieses Modul zum Anbinden einer SIMATIC S7-200.
ibaPDA unterstützt folgende Steuerungen, Verbindungsmodi und Auswahlmethoden:
|
Steuerung |
Verbindungsmodus und Signalauswahl |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
TCP/IP |
PC/CP |
TCP/IP S7-1x00 |
|||||||
|
ABS |
SYM |
CFC |
ABS |
SYM |
CFC |
ABS |
SYM |
CFC |
|
|
S7-200 |
X |
- |
- |
X |
- |
- |
- |
- |
- |
Erklärung: ABSolutadresse, SYMbolisch, CFC-Konnektor

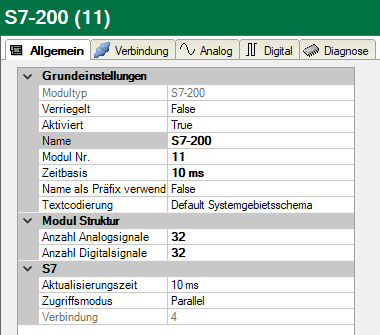

Für weitere Informationen zur Moduleinstellung siehe Allgemeine Moduleinstellungen.
Verbindungskonfiguration

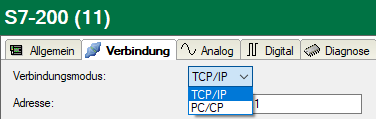

Im Register Verbindung wählen Sie den gewünschten Verbindungsmodus:
Hinweis |
|
|---|---|
 |
Wenn Sie auf eine S7-200 zugreifen, wird intern immer der Programmiergerätezugriff verwendet. Dieser kann aber nur einmal gleichzeitig verwendet werden. Dies bedeutet, dass, wenn Sie so auf die S7-200 zugreifen, gleichzeitig kein Zugriff von STEP 7-Micro/WIN aus erfolgen kann. Um dies zu umgehen, können Sie eine projektierte Verbindung in ibaPDA verwenden. |
