Dieses Modul stellt eine Verbindung über die Standard-Netzwerkschnittstelle des Rechners oder eine zusätzliche Schnittstellenkarte zu unterschiedlichen S7-Steuerungen her, die in SINUMERIK-Geräten eingebaut sind.
ibaPDA unterstützt folgende Steuerungen, Verbindungsmodi und Auswahlmethoden:
|
SINUMERIK |
Verbindungsmodus und Signalauswahl |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
TCP/IP |
PC/CP |
TCP/IP S7-1x00 |
|||||||
|
ABS |
SYM |
CFC |
ABS |
SYM |
CFC |
ABS |
SYM |
CFC |
|
|
808D |
X |
X |
X |
X |
X |
X |
- |
- |
- |
|
828D |
X |
X |
X |
X |
X |
X |
- |
- |
- |
|
840D |
X |
X |
X |
X |
X |
X |
- |
- |
- |
|
ONE |
X |
- |
- |
- |
- |
- |
- |
X |
- |
Erklärung: ABSolutadresse, SYMbolisch, CFC-Konnektor
ibaPDA unterstützt folgende Operandentypen:
|
Auswahl über |
Analog |
Digital |
|---|---|---|
|
808D 828D 840D |
EB, AB, MB, PEB, DBB EW, AW, MW, PEW, DBW ED, AD, MD, PED, DBD T, Z |
E, A, M, DBX |
|
ONE |
EB, AB, MB, DBB EW, AW, MW, DBW ED, AD, MD, DBD |
E, A, M, DBX |

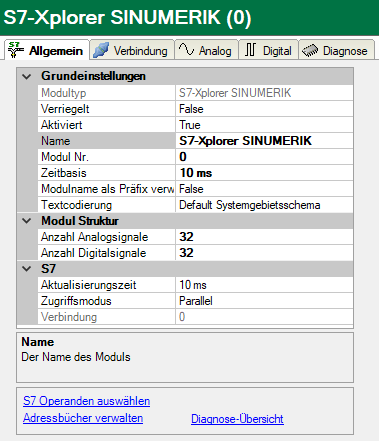

Für weitere Informationen zur Moduleinstellung siehe Allgemeine Moduleinstellungen.

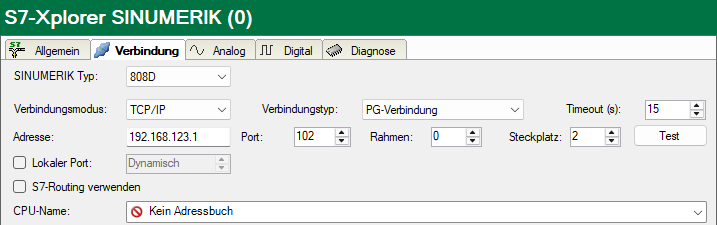

Verbindungskonfiguration
Stellen Sie zuerst den SINUMERIK Typ ein.
SINUMERIK Typ
Wählen Sie den verwendeten SINUMERIK Typ aus. ibaPDA stellt automatisch den richtigen Steckplatz der S7-Steuerung ein. Je nach SINUMERIK Typ sind verschiedene Verbindungsmodi verfügbar.
Die weiteren Verbindungseinstellungen des Moduls S7-Xplorer SINUMERIK konfigurieren Sie auf die gleiche Weise wie die Verbindung für ein S7-Xplorer-Modul:
Verbindungsmodus TCP/IP Verbindungsmodus PC/CP Verbindungsmodus TCP/IP S7-1x00
