Das Modul eignet sich zum Erfassen großer Mengen digitaler Signale von einer SIMATIC S7-Steuerung.

ibaPDA unterstützt folgende Steuerungen, Verbindungsmodi und Auswahlmethoden:

Steuerung

Verbindungsmodus und Signalauswahl

TCP/IP

PC/CP

TCP/IP S7-1x00

ABS

SYM

CFC

ABS

SYM

CFC

ABS

SYM

CFC

S7-300

X

X

X

X

X

X

-

-

-

S7-400

X

X

X

X

X

X

-

-

-

S7-1200

X

-

-

-

-

-

-

X

-

S7-1500

X

-

-

-

-

-

-

X

-

Erklärung: ABSolutadresse, SYMbolisch, CFC-Konnektor

ibaPDA unterstützt folgende Operandentypen:

Auswahl über

Analog

S7-300 S7-400

EB, AB, MB, PEB, DBB EW, AW, MW, PEW, DBW ED, AD, MD, PED, DBD T, Z

S7-1200 S7-1500

EB, AB, MB, DBB EW, AW, MW, DBW ED, AD, MD, DBD

Für weitere Informationen zur Moduleinstellung siehe Allgemeine Moduleinstellungen.

Modul Struktur

Anzahl Decoder

Stellen Sie die Anzahl der konfigurierbaren Decoder in der digitalen Signaltabelle ein. Der Standardwert ist 32. Der Maximalwert beträgt 128. Die Signaltabelle wird entsprechend angepasst.

Verbindungskonfiguration

Die Verbindung des Moduls S7-Xplorer Decoder konfigurieren Sie auf die gleiche Weise wie die Verbindung für ein S7-Xplorer-Modul:

Verbindungsmodus TCP/IP Verbindungsmodus PC/CP Verbindungsmodus TCP/IP S7-1x00

Register Digital

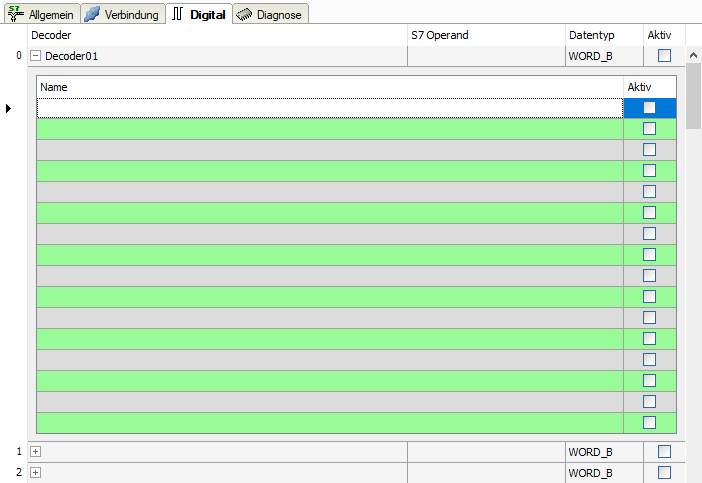

Die Deklaration der Digitalsignale erfolgt auf zwei Ebenen. Definieren Sie zunächst die Quellsignale (Wörter), welche für die Digitalsignale (Bits) aufgeschlüsselt werden.

Jedes Quellsignal können Sie über den Button <+> öffnen, um die Liste der zugehörigen Digitalsignalen anzuzeigen. Definieren Sie danach die einzelnen Digitalsignale des Quellsignals.

Die einzelnen Spalten der Signaltabelle haben folgende Bedeutungen:

Quellsignal

Decoder

Tragen Sie einen Namen für das Quellsignal ein.

S7 Operand/S7 Symbol

Tragen Sie den S7 Operand und ggf. das S7 Symbol ein, dem das Signal zugeordnet ist.

Datentyp

Geben Sie den Datentyp des Signals an. Der Datentyp bestimmt auch die Anzahl der Digitalsignale. ibaPDA leitet den möglichen Datentyp automatisch vom S7-Operand bzw. S7-Symbol ab.

Aktiv

Wenn Sie das Quellsignal aktivieren, wird es mit allen Digitalsignalen erfasst. Sie können einzelne Digitalsignale abwählen.

Einzelne Digitalsignale (Bits)

Name

Tragen Sie einen Namen für die einzelnen Digitalsignale ein.

Aktiv

Wenn Sie das Digitalsignal aktivieren, wird das Signal erfasst und auch in der Prüfung der Anzahl der lizenzierten Signale berücksichtigt.
