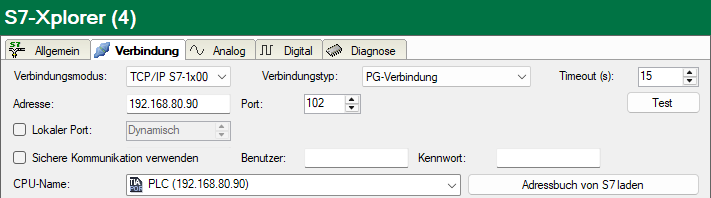

Verbindungsmodus TCP/IP S7-1x00

Verbindungstyp

Auswahl des Verbindungstyps PG, OP oder sonstige Verbindung.(Der Verbindungsmodus beeinflusst, welcher Typ von Verbindungsressource auf der CPU belegt wird.)

Timeout

Setzen Sie einen Wert für die Wartezeit (Timeout) in Sekunden bei Verbindungsaufbau und Lesezugriffen. Ein Überschreiten der hier eingestellten Zeit führt dazu, dass ibaPDA die Steuerung für nicht erreichbar bzw. nicht antwortend erklärt.

Adresse

IP-Adresse der Steuerung

Port

Nummer des Ziel-Ports auf der Steuerung (Destination port)

Hinweis
	Für die Kommunikation mit der CPU muss im Zielsystem der hier eingestellte Port freigegeben sein. Falls der Datenverkehr über eine externe Firewall läuft, dann müssen Sie den eingestellten Port auch in dieser Firewall freigeben.

Lokaler Port

Standardmäßig vergibt Windows den lokalen TCP‑Port für S7‑Verbindungen dynamisch. Sie können hier einen statischen Port festlegen, wenn erforderlich.

Sichere Kommunikation verwenden

Die Steuerungen S7-1x00 unterstützen eine sichere Kommunikation über TLS-Verschlüsselung. Im TIA-Portal können Sie dafür sichere PG/PC- und HMI-Kommunikation einstellen. Wenn Sie diese Option in der Steuerung aktiviert haben, müssen Sie auch in ibaPDA die sichere Kommunikation aktivieren.

Benutzer

Wenn die Benutzerverwaltung im TIA Portal aktiv ist, geben Sie hier den Benutzernamen und das Kennwort ein.

Wenn keine Benutzerverwaltung aktiv ist und nur Zugriffsstufen der Steuerung ein Kennwort benötigen, lassen Sie dieses Feld leer.

Kennwort

Je nach Konfiguration in der Steuerung, kann der Zugriff auf die SPS durch ein Kennwort geschützt sein. Geben Sie hier dieses Kennwort an.

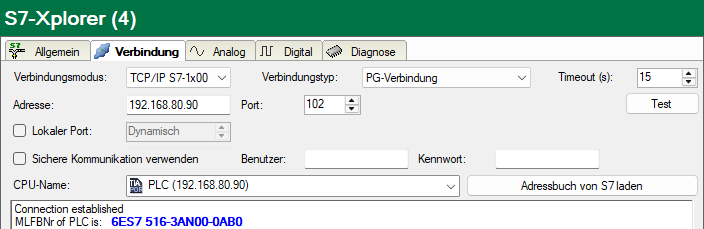

<Test>

ibaPDA testet die Verbindung zur CPU und zeigt verfügbare Diagnosedaten an.

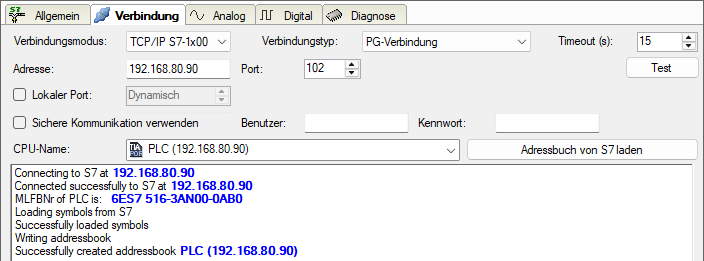

<Adressbuch von S7 laden>

Mit Klick auf diesen Button liest ibaPDA die Liste der Symbole direkt aus der SPS aus und speichert sie in einem Adressbuch zur späteren Nutzung im Symbol-Browser.
