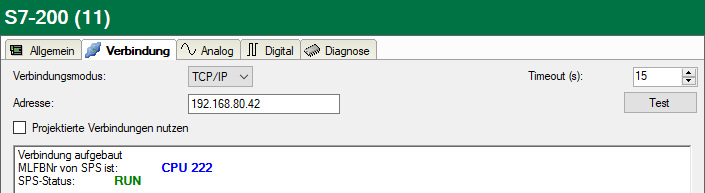

Dieser Modus aktiviert eine Verbindung über die Standard-Netzwerkschnittstelle des Rechners.

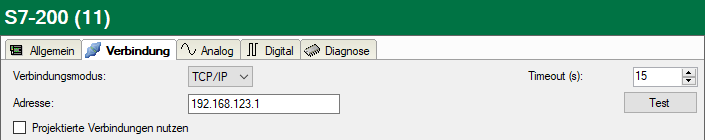

Verbindungsmodus
Auswahl des Verbindungsmodus TCP/IP
Timeout
Setzen Sie einen Wert für die Wartezeit (Timeout) in Sekunden bei Verbindungsaufbau und Lesezugriffen. Ein Überschreiten der hier eingestellten Zeit führt dazu, dass ibaPDA die Steuerung für nicht erreichbar bzw. nicht antwortend erklärt.
Adresse
IP-Adresse der Steuerung
<Test>
ibaPDA testet die Verbindung zur CPU und zeigt verfügbare Diagnosedaten an.

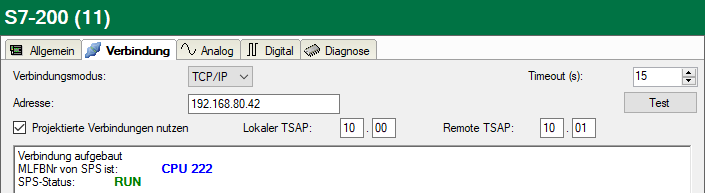

Wenn Sie die Option Projektierten Verbindungen nutzen aktivieren, müssen Sie auch einen Lokalen TSAP und Remote TSAP angeben.
Lokaler TSAP und Remote TSAP
Die Werte entnehmen Sie der Verbindungsprojektierung in STEP 7-Micro/WIN (siehe Konfiguration S7-200).
