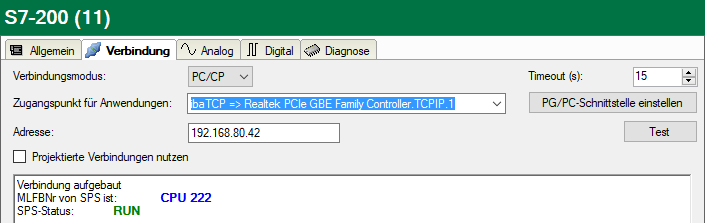

Dieser Modus aktiviert eine Verbindung über Schnittstellenkarten des Rechners, die mittels SIMATIC Net konfiguriert werden.

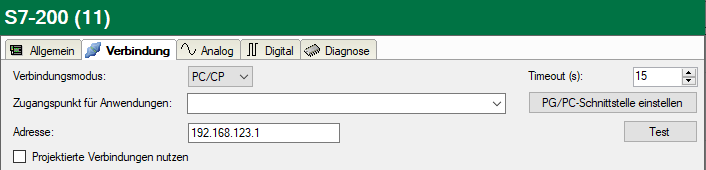

Verbindungsmodus
Auswahl des Verbindungsmodus PC/CP
Verbindungstyp
Auswahl des Verbindungstyps PG, OP oder sonstige Verbindung.(Der Verbindungsmodus beeinflusst, welcher Typ von Verbindungsressource auf der CPU belegt wird.)
Timeout
Setzen Sie einen Wert für die Wartezeit (Timeout) in Sekunden bei Verbindungsaufbau und Lesezugriffen. Ein Überschreiten der hier eingestellten Zeit führt dazu, dass ibaPDA die Steuerung für nicht erreichbar bzw. nicht antwortend erklärt.
Zugangspunkt für Applikationen
Wählen Sie den zu nutzenden Zugangspunkt aus
Weitere Informationen zum Erstellen und Anpassen eines Zugangspunkts siehe PG/PC-Schnittstelle einstellen/neuen Zugangspunkt definieren.
Adresse
IP-Adresse der Steuerung
<Test>
ibaPDA testet die Verbindung zur CPU und zeigt verfügbare Diagnosedaten an.

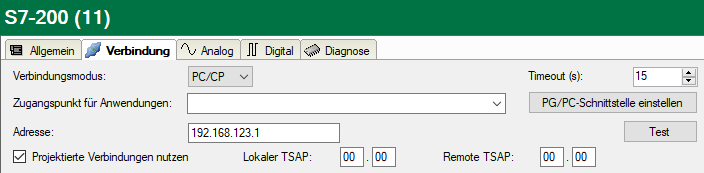

Wenn Sie die Option Projektierten Verbindungen nutzen aktivieren, müssen Sie auch einen Lokalen TSAP und Remote TSAP angeben.
Lokaler TSAP und Remote TSAP
Die Werte entnehmen Sie der Verbindungsprojektierung in STEP 7-Micro/WIN (siehe Konfiguration S7-200).
