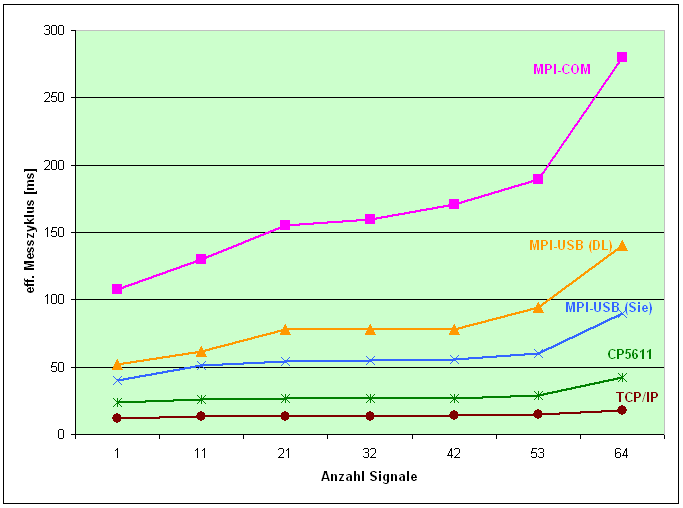

Mithilfe einer Versuchsanordnung wurden die resultierenden Zykluszeiten der Messung bei verschiedenen Zugriffsarten auf die S7-CPU gemessen und verglichen.
Konfiguration der Steuerung:
-
S7-400 CPU 416 2DP
-
Zyklus OB1: 6 – 10 ms
-
ibaPDA-Basismesstakt: 1 ms
|
Anzahl Signale |
MPI-Adapter (COM) 38,4 kBd |
MPI-Adapter (USB, DeltaL) 38,4 kBd |
MPI-Adapter (USB, Siemens) |
CP5611 PROFIBUS, 12 Mbit/s |
TCP/IP |
L2B *) |
|---|---|---|---|---|---|---|
|
1 |
108 |
52 |
40 |
24 |
12 |
1 |
|
11 |
130 |
62 |
51 |
26 |
13 |
1 |
|
21 |
155 |
78 |
54 |
27 |
13 |
1 |
|
32 |
160 |
78 |
55 |
27 |
13 |
1 |
|
42 |
171 |
78 |
56 |
27 |
14 |
1 |
|
53 |
189 |
94 |
60 |
29 |
15 |
1 |
|
64 |
280 |
140 |
90 |
42 |
18 |
1 |
*) 1 ms ist der ibaPDA-Basismesszyklus, der z. B. von der ibaCom-L2B-Karte unterstützt wird. Der tatsächliche Messzyklus ist aber abhängig von der PROFIBUS-Umlaufzeit (bei 2 Slaves: 0,98 ms; bei 8 Slaves: 1,6 ms, jeweils bei 12 MBit/s) und dem Programmzyklus (OB1 oder OB35)
