Klicken Sie auf den blauen Link Klicken, um Modul anzufügen, der sich unter jeder Datenschnittstelle im Register Eingänge oder Ausgänge befindet.
-

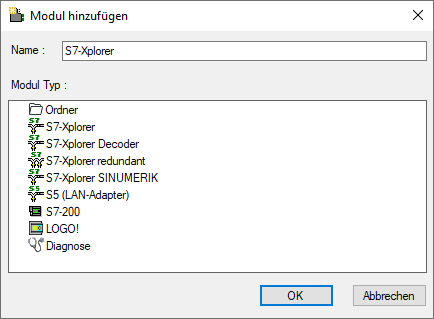

Wählen Sie im Dialogfenster den gewünschten Modultyp aus und vergeben Sie bei Bedarf einen Namen über das Eingabefeld.
-
Bestätigen Sie Ihre Auswahl mit <OK>.
|
Modulname |
Beschreibung |
|---|---|
|
S7-Xplorer |
Verbindung zu SIMATIC S7-300, S7-400, S7-1200 und S7-1500 |
|
S7-Xplorer Decoder |
Erfassung digitaler Signale aus BYTE, WORD und DWORD-Variablen |
|
S7-Xplorer redundant |
redundante Verbindung zu SIMATIC S7-300, S7-400, S7-400H, S7-1200 und S7-1500 über die Standard-Netzwerkschnittstelle |
|
S7-Xplorer SINUMERIK |
Vorkonfigurierte S7-Xplorer-Verbindung zu integrierter S7-Steuerung der SINUMERIK |
|
S5 (LAN-Adapter) |
Verbindung zu SIMATIC S5 via AS511 (Adapter notwendig) |
|
S7-200 |
Verbindung zu SIMATIC S7-200 |
|
LOGO! |
Verbindung zu SIMATIC LOGO! |
|
Diagnose |
ermöglicht das Aufzeichnen von verbindungsbezogenen Diagnosedaten |
