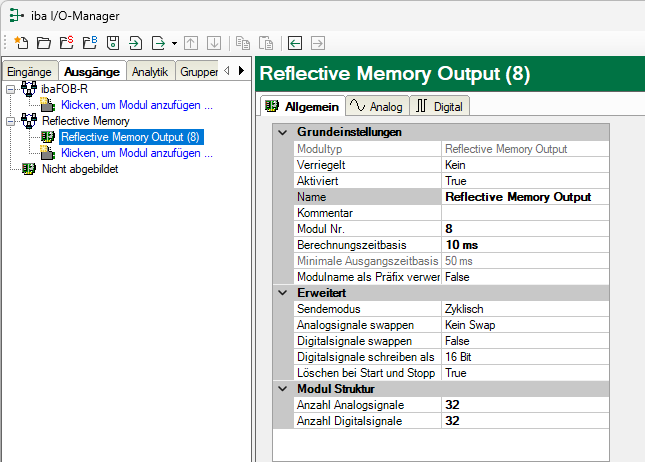

Um ein Output-Modul zu konfigurieren, markieren Sie es in der Baumstruktur, wählen das Register Allgemein und nehmen die Einstellungen im folgenden Dialog vor.

Die Parameter sind denen der Eingangsmodule sehr ähnlich.

Grundeinstellungen siehe Allgemeine Moduleinstellungen und Reflective Memory - Register Allgemein

Berechnungszeitbasis

Die Zeitbasis für die Berechnung der Ausgangswerte. Sie kann hier unabhängig von der allgemeinen Zeitbasis und der Zeitbasis der Eingangsmodule eingestellt werden. Das Senden der Ausgangswerte erfolgt mit niedriger Priorität und kann jederzeit durch die höher priorisierten Aufgaben der Messwerterfassung verzögert oder verdrängt werden, da diese die Kernfunktion von ibaPDA darstellen. Die kürzeste erreichbare Zykluszeit der Ausgänge ist unabhängig von der Berechnungszeitbasis und beträgt 50 ms oder gleicht dem kleinsten gemeinsamen Vielfachen aller Eingangszeitbasen.

Prüfen Sie die aktuelle Ausgangszykluszeit des Systems im I/O-Manager im Register Allgemein, im Knoten Modul-Übersicht.
