Im Register Info finden Sie Informationen zu Bus bzw. Karte. Die Anzeigen unterscheiden sich abhängig von der verwendeten RM-Karte.

Info für ältere Karten

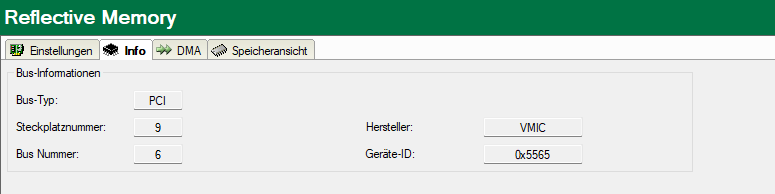

Markieren Sie im Schnittstellenbaum die Schnittstelle Reflective Memory und wählen das Register Info.

Neben Herstellerkennung und -ID werden hier die Slot- und Bus-Nummer, Speicher- und IO-Adressen im PCI-Bus angezeigt. Sind die Felder leer oder enthalten sie unplausible Daten, ist die Karte im falschen PCI-Slot gesteckt.
Info für die ibaFOB-R-Karte

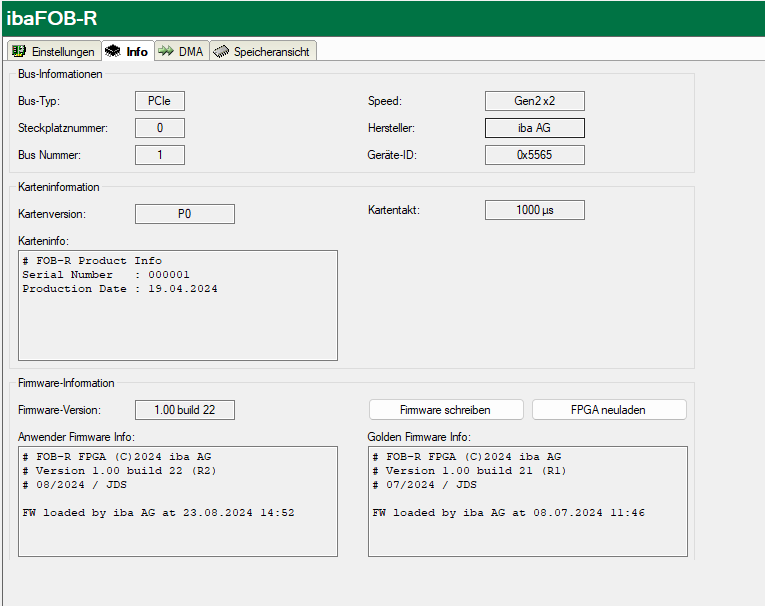

Markieren Sie im Schnittstellenbaum die Schnittstelle ibaFOB-R und wählen das Register Info.

Neben dem Herstellernamen und der Geräte-ID werden Bustyp, Steckplatz und Busnummer angezeigt. Der Bustyp sollte immer PCIe sein.

Im Feld Geschwindigkeit wird die Geschwindigkeitserzeugung und die Anzahl der Lanes angegeben, die die Karte reservieren kann. Die ibaFOB-R-Karte ist für Gen 2 (5 GT/s pro Lane) und für 2 Lanes (x2) auf einem x4-Anschluss ausgelegt.

Diese Geschwindigkeitsparameter werden jedoch beim Starten des PCs vom BIOS festgelegt.

Wenn eine niedrigere Geschwindigkeit (Gen 1) oder eine geringere Anzahl von Lanes (x1) angezeigt wird, stecken Sie die ibaFOB-R-Karte in einen anderen Steckplatz, in dem möglicherweise mehr Lanes verfügbar sind (z. B. in einen x8- oder x16-Steckplatz). Beachten Sie gegebenenfalls das Handbuch für Ihr Motherboard.

Sind die Felder leer oder enthalten sie unplausible Daten, ist die Karte im falschen PCI-Slot gesteckt.

Wie bei anderen ibaFOB-Karten, werden im Register Info Informationen über die Karte und die geladene Firmware angezeigt. Funktionen für Service und Support, wie z. B. das Neuladen des FPGAs und das Aktualisieren der Firmware, befinden sich in diesem Register.

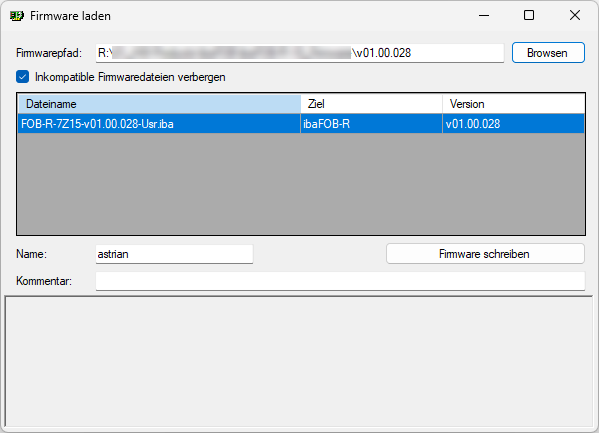

Mit dem Button <Firmware schreiben> öffnen Sie den Dialog Firmware laden. Hier können Sie die passende Datei auswählen und laden.

Wenn Sie einen Verzeichnispfad eingeben oder den Button <Durchsuchen> klicken, wird in der Tabelle eine Liste der in diesem Verzeichnis gefundenen Firmware-Dateien angezeigt. In der Tabelle werden der Name der Datei, die Zielkarte und die Firmware-Version angezeigt.

Die Datei kann die Benutzer-Firmware oder die Factory-Firmware (Golden) oder beide enthalten. Normalerweise wird die Golden Firmware nur bei der Produktion geschrieben. Klicken Sie auf den Button <Firmware schreiben>, um die Firmware auf die Karte zu laden.
