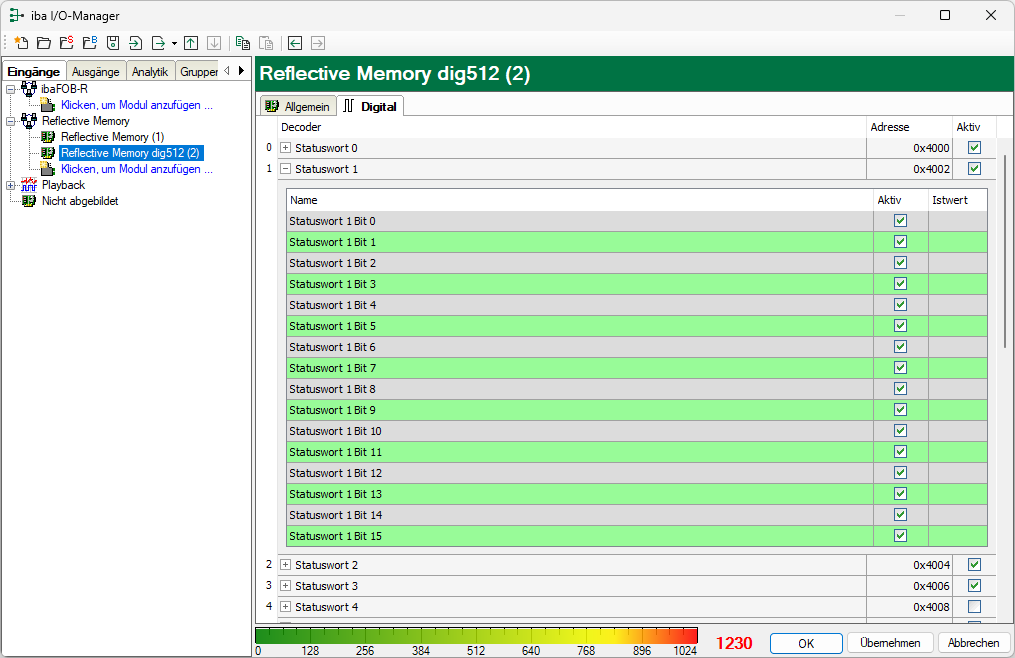

Die Signaltabelle für die Module mit dig512-Format besteht aus zwei Ebenen.

Die erste Ebene zeigt die so genannten Decoder und die Aktivierungsattribute.

Klickt man auf die kleinen Plus-Zeichen in den Tabellenzeilen, dann öffnet sich die zweite Ebene der Signaltabelle, wo die eigentlichen Signale zu finden sind (16 Signale je Decoder).

Decoder-Tabelle

Decoder

In Anlehnung an das frühere DIG512-Gerät werden die einzelnen Datenpakete hier als Decoder (Anschlüsse) bezeichnet. Ein Decoder entspricht einem Integer-Wort, in dem 16 Bits enthalten sind.

In der Spalte Decoder können den Decodern Klartextnamen gegeben werden, z. B. um die technologische Zuordnung zu dokumentieren. Die Decoder bilden die Gruppen für die Darstellung der Signale in der zweiten Ebene der Signaltabelle.

Adresse

In diese Spalte sind die Offset-Adressen der Signale im Reflective Memory-Speicherbereich einzugeben. Die Standardbelegung kann bzw. muss in der Regel angepasst werden.

Aktivierung

Mittels Mausklick können hier die einzelnen Decoder für die Erfassung aktiviert oder deaktiviert werden.

Wenn Sie in der übergeordneten Tabelle das Aktivierungsattribut eines Decoders ein- oder ausschalten, dann aktivieren bzw. deaktivieren Sie alle darin enthaltenen Kanäle. Wenn Sie die Auswahl der Aktivierung auf der zweiten Tabellenebene ändern, so dass z. B. nicht alle Kanäle eines Decoders aktiviert sind, dann wird das Attributkästchen in der übergeordneten Tabelle grau dargestellt.
Signaltabelle

Name

Hier ist ein Klartextname als Signalbezeichnung einzutragen. Für jedes Signal können in der Spalte Name bis zu zwei Zeilen Kommentar eingegeben werden.

Öffnen Sie den Kommentardialog, indem Sie auf den Button im Feld Name des Signals klicken.

Aktivierung der Kanäle

Mittels Mausklick können hier die einzelnen Kanäle für die Erfassung aktiviert oder deaktiviert werden.

Istwert

Hier wird der aktuell anstehende Istwert des Signals angezeigt. Auch wenn die Datenerfassung noch nicht läuft, können hier schon Werte angezeigt werden, da sie direkt aus der Hardware ausgelesen werden. Bei Digitalsignalen werden nur die Werte 0 oder 1 angezeigt.
