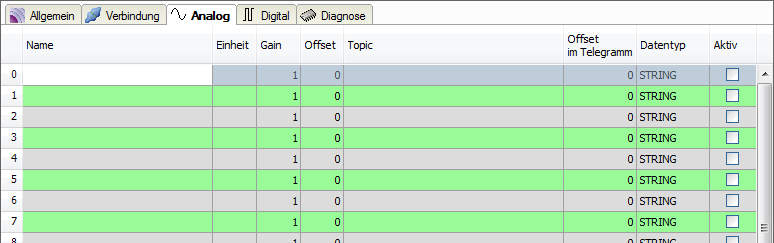

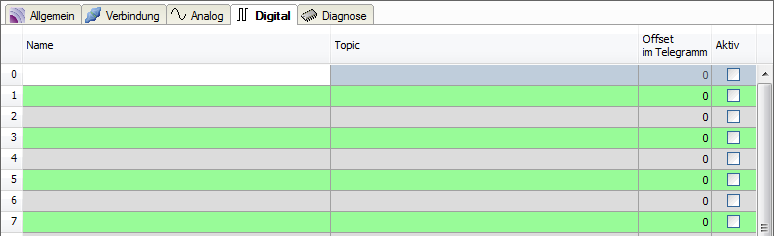

In den Registern Analog and Digital nehmen Sie die Topic-Konfiguration vor. Die Einstellungen für Einheit, Gain, Offset und Datentyp beziehen sich nur auf das Register Analog.

Name

Sie können einen Signalnamen und zusätzlich zwei Kommentare eingeben, wenn Sie auf das Symbol klicken.

Einheit

Sie können eine physikalische Einheit eingeben.

Gain / Offset

Die Einstellungen in den Spalten Gain and Offset sind nützlich, um normierte Werte auf physikalische Werte zu skalieren.

Topic

Die Spalte Topic enthält den Datenpfad auf dem Broker. Wenn in der Konfiguration ein Topic-Basispfad festgelegt ist, werden alle hier konfigurierten Topics innerhalb dieses Pfades abgelegt. Ein Pfad für das Topic wird dann als Unterpfad unter dem Basispfad verwendet.

Hinweis: Verwenden Sie keinen führenden Schrägstrich "/" in einem Topic, da dies ein leeres Pfadelement zu diesem Topic hinzufügen würde. Zwei Schrägstriche hintereinander ("//") sind ebenfalls nicht erlaubt.

Wenn Sie in eine Zelle der Spalte Topic klicken erscheint der Button <...>. Klicken Sie auf diesen Button, um den Topic-Browser zu öffnen. Im Topic-Browser können Sie Topics auswählen und zur Signaltabelle hinzufügen. Siehe auch Topics über den Topic-Browser auswählen.

Offset im Telegramm

„Offset im Telegramm“ definiert den Byte-Offset innerhalb der empfangenen Nachricht, um eine feste Anzahl von Bytes oder Zeichen zu überspringen, bevor der gewünschte Wert dekodiert wird.

Datentyp

Der Datentyp legt fest, wie der Wert in ibaPDA gespeichert wird. Die direkte Umwandlung von Text in Werte wird direkt im MQTT-Modul unterstützt, wobei das konfigurierte Dezimalzeichen für die Interpretation von Fließkommazahlen verwendet wird.

Aktiv

Aktivieren/Deaktivieren des Signals zur Erfassung in ibaPDA.
