Das Ausgangsmodul ist kein eigenständiges Modul, sondern eine Erweiterung des MQTT-Moduls und ermöglicht Daten aus ibaPDA in einen MQTT-Broker zu schreiben.

Über das Register Ausgänge im Modulbaum gelangen Sie zur Konfiguration des Moduls. Es muss nicht explizit hinzugefügt werden, sondern ist verfügbar, sobald ein MQTT-Modul eingefügt wurde.

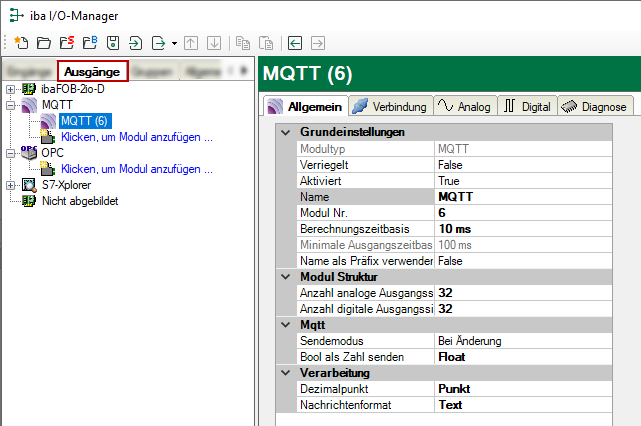

Im Register Allgemein können die folgenden Moduleinstellungen konfiguriert werden:

Für weitere Informationen zur Moduleinstellung siehe Allgemeine Moduleinstellungen.

Modulspezifische Einstellungen

Berechnungszeitbasis

Zeitbasis (in ms), die für die Berechnung der Ausgangswerte verwendet wird.

Technisch ist die Berechnungszeitbasis identisch mit der Zeitbasis auf der Eingangsseite des Moduls. Das heißt, eine Änderung der Berechnungszeitbasis ändert auch die Modulzeitbasis der Eingangsseite und umgekehrt!

Die Berechnungszeitbasis ist nicht gleichbedeutend mit der Ausgangszeitbasis, mit der die Werte ausgegeben werden!

Minimale Ausgangszeitbasis

Zeitbasis, mit der die Ausgänge schnellstens aktualisiert werden können.

Der Wert wird vom System anhand der aktuellen I/O-Konfiguration automatisch ermittelt und hier nur angezeigt. Die Ausgangszeitbasis ergibt sich aus dem kleinsten gemeinsamen Vielfachen aller Modulzeitbasen, bzw. beträgt mindestens 50 ms.

Anzahl der analogen/digitalen Ausgangssignale

Stellen Sie die Anzahl der konfigurierbaren Analogsignale bzw. Digitalsignale in den Signaltabellen ein. Der Standardwert ist jeweils 32. Der Maximalwert beträgt 1000. Die Signaltabellen werden entsprechend angepasst.
Mqtt

Sendemodus

Bestimmt, wann neue Daten zur Steuerung geschrieben werden:

  • Zyklisch: Daten werden im Takt der Aktualisierungszeit geschrieben.

  • Bei Änderung: Daten werden bei jeder Änderung der Signaldaten geschrieben.

  • Bei Trigger: Daten werden bei jeder steigenden Flanke des Triggersignals geschrieben.

Unabhängig vom Schreibmodus werden immer alle Signale eines Moduls geschrieben.

Triggersignal

Dieses Feld ist nur sichtbar, wenn der Sendemodus "Bei Trigger" angewählt ist. Bei steigender Flanke dieses Digitalsignals werden die Signalwerte geschrieben.

Bool als Zahl senden

Legen Sie fest, ob boolesche Werte im Textmodus als Float-Werte (1 und 0) oder als boolesche Werte (TRUE und FALSE) geschrieben werden.
Verarbeitung

Dezimalpunkt

Konfigurieren Sie, welches Zeichen als Dezimalpunkt verwendet wird.

Nachrichtenformat

Wählen Sie aus, ob Werte in MQTT-Broker im Textformat oder als Binärwerte gespeichert werden sollen.

Ausgangssignale

Die auszugebenden Analog- und Digitalsignale werden jeweils über den Ausdruckseditor konfiguriert. Der Ausdruckseditor öffnet sich über den Button <fx> in jeder Signalzeile.

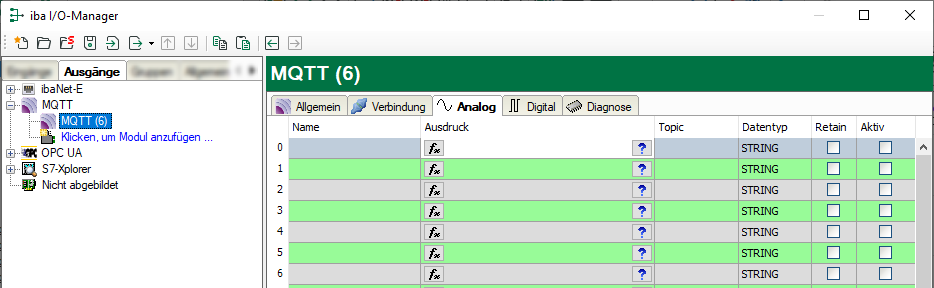

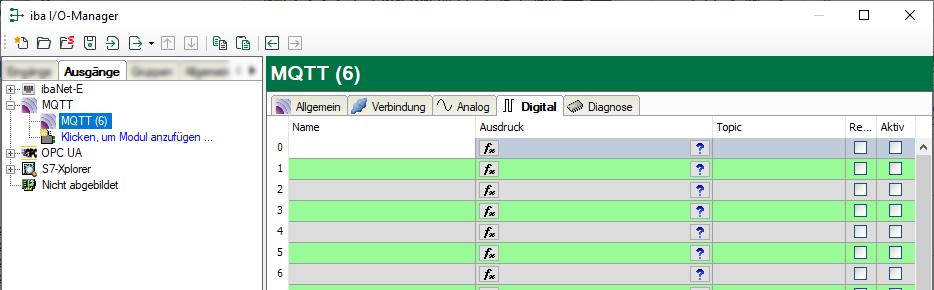

Geben Sie im Register Analog und Digital einen Namen für das Signal und einen Datenpfad zum Broker ein. Analogsignale unterstützen die Datentypen SINT, BYTE, INT, WORD, DINT, DWORD, FLOAT, DOUBLE, STRING.

Wenn Sie die Option Retain aktivieren, werden die Signale im Broker gespeichert, bis sie überschrieben werden.

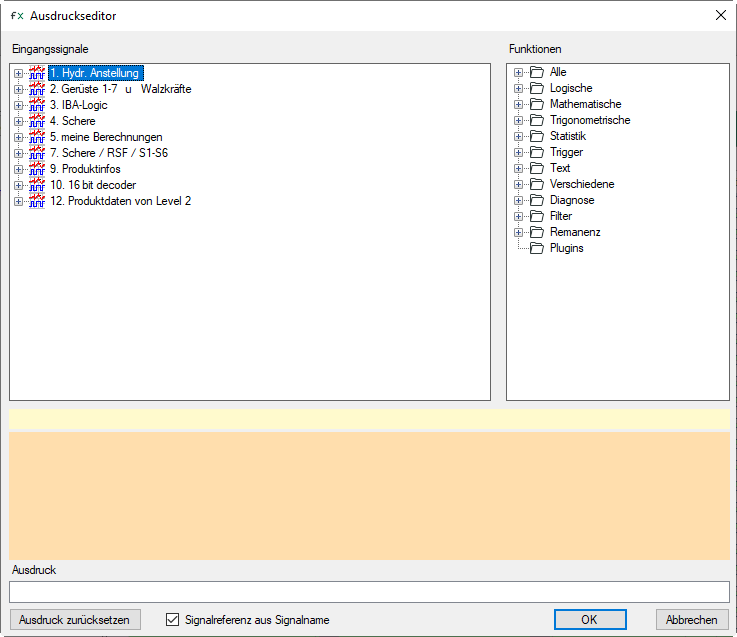

Ausdruckseditor:
