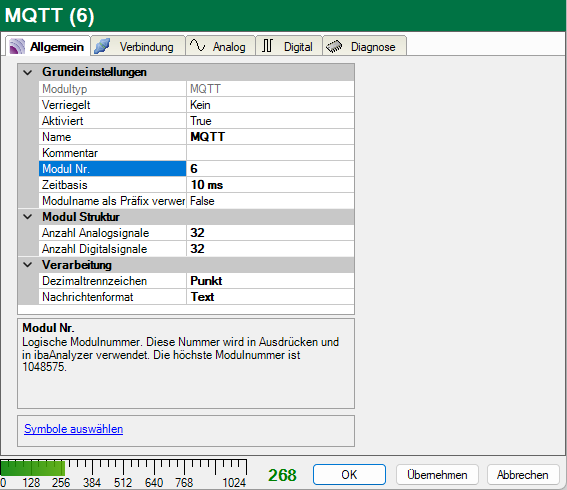

Im Register Allgemein können folgende Moduleinstellungen konfiguriert werden:
Grundeinstellungen
Modultyp (nur Anzeige)
Zeigt den Typ des aktuellen Moduls an.
Verriegelt
Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.
Aktiviert
Aktivieren Sie das Modul, um Signale aufzuzeichnen.
Name
Hier können Sie einen Namen für das Modul eintragen.
Kommentar
Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.
Modul Nr.
Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.
Zeitbasis
Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.
Modulname als Präfix verwenden
Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Modul Struktur
Anzahl Analog-/Digitalsignale
Gibt die Anzahl der konfigurierbaren Analog-/Digitalsignale in den Signaltabellen vor. Vorbesetzung ist jeweils 32. Der Maximalwert beträgt 1000.
Verarbeitung
Dezimalpunkt
Konfigurieren Sie, welches Zeichen als Dezimalpunkt verwendet wird (Punkt oder Komma).
Nachrichtenformat
Wählen Sie aus, ob Werte im MQTT-Broker im Textformat oder als Binärwerte gespeichert werden sollen.
Link zum Topic-Browser
Symbole auswählen
Mit diesem Link öffnet sich der Topic-Browser. Weitere Informationen siehe Topics über den Topic-Browser auswählen.
