In den Registern Analog bzw. Digital konfigurieren Sie die zu messenden Signale. Die Länge der Signaltabellen, d. h. die Anzahl der Signale pro Tabelle, stellen Sie im Register Allgemein unter Modul Struktur ein.
Auswahl der Messsignale

Sie haben zwei Möglichkeiten, die Messsignale auszuwählen:

  • Klicken Sie im Register Allgemein des Moduls auf den Hyperlink Operanden hinzufügen.

    Der MELSEC Operanden-Baukasten öffnet sich.

  • Klicken Sie im Register Analog oder Digital in eine Zelle in der Spalte MELSEC Operand.

    Der Button <…> erscheint. Klicken Sie auf den Button <…>, um den MELSEC Operanden-Baukasten zu öffnen.

Mit dem MELSEC Operanden-Baukasten können Sie analoge und digitale Signale einfach zum MELSEC-Xplorer-Modul hinzufügen. Abhängig davon, welches Signalregister ausgewählt ist (Analog oder Digital) und welcher SPS-Typ im Register Verbindung konfiguriert ist (siehe Verbindungseinstellungen), steht eine Liste verfügbarer Operanden zur Auswahl. In der Liste der digitalen Operandentypen sind auch die analogen Operandentypen aufgeführt.

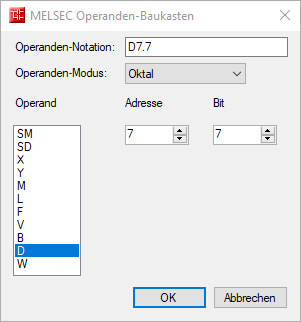

Oberfläche des MELSEC Operanden-Baukasten

Operanden-Modus

Folgende Zahlensysteme stehen zur Verfügung: oktal, dezimal und hexadezimal.

Adresse

Neben dem Operandentyp müssen Sie auch die Adresse eingeben.

Bit

Da die Digitaloperanden in der SPS noch analoge Datentypen sind, müssen Sie auch die Bitnummer angeben, die Sie für das digitale Signal verwenden möchten.

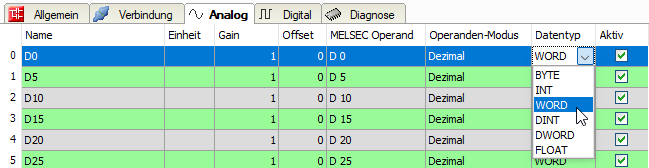

Die folgende Abbildung zeigt ein Beispiel für das Register Analog eines MELSEC-Xplorer-Moduls. Neben den Standardeigenschaften eines Analogsignals gibt es eine Spalte zur Bearbeitung des MELSEC-Operanden. Den Datentyp des angeforderten Operanden können Sie auch hier konfigurieren. ibaPDA unterstützt folgende Datentypen: BYTE, INT, WORD, DINT, DWORD und FLOAT.

Das Register Digital zeigt eine ähnlich Tabelle für die digitalen Signale.
