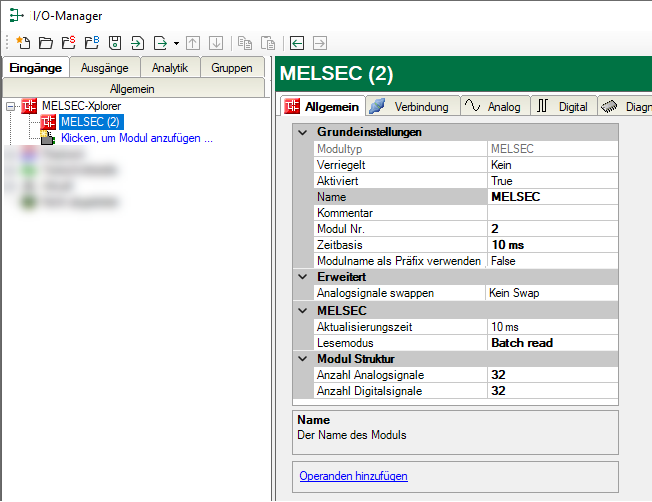

Um ein Modul zu konfigurieren, markieren Sie es in der Baumstruktur.

Alle Module haben die folgenden Einstellmöglichkeiten.
Grundeinstellungen

Modultyp (nur Anzeige)

Zeigt den Typ des aktuellen Moduls an.

Verriegelt

Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.

Aktiviert

Aktivieren Sie das Modul, um Signale aufzuzeichnen.

Name

Hier können Sie einen Namen für das Modul eintragen.

Kommentar

Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.

Modul Nr.

Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.

Zeitbasis

Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.

Modulname als Präfix verwenden

Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Erweitert

Analogsignale swappen

Möglichkeit die Auswertereihenfolge der Byte zu ändern. Der zu wählende Swap-Modus hängt vom Swap-Modus der Signalquelle ab.
MELSEC

Aktualisierungszeit

Gibt die Soll-Aktualisierungszeit an, in der die Daten aus der SPS abgerufen werden. Während der Messung kann die reale aktuelle Aktualisierungszeit höher sein als der eingestellte Wert, wenn die SPS mehr Zeit zur Übertragung der Daten benötigt. Wie schnell die Daten wirklich aktualisiert werden, können Sie in der Verbindungstabelle überprüfen.

Lesemodus

Der Lesemodus definiert, wie Daten aus der SPS gelesen werden.

  • Batch lesen: Die allgemeinste Art Daten zu lesen. Benachbarte Operanden werden in einem einzigen Telegramm gruppiert; ansonsten ist ein Telegramm pro Operand usus. Dies ist die am wenigsten performante Methode, die aber von den meisten SPS-Typen unterstützt wird.

  • Random read: Am besten geeignet in Situationen, wo viele nicht benachbarte Operanden angefordert werden. Wird nicht von allen SPS-Typen unterstützt.

  • Monitor: Die performanteste Methode. Die angeforderten Operanden werden einmalig registriert und die Daten werden dann periodisch angefordert. Begrenzt auf 192 Operanden und kann nur in einem Modul pro SPS verwendet werden. Wird nicht von allen SPS-Typen unterstützt.

Modulstruktur

Anzahl Analogsignale/Anzahl Digitalsignale

Stellen Sie die Anzahl der konfigurierbaren Analogsignale bzw. Digitalsignale in den Signaltabellen ein. Der Standardwert ist jeweils 32. Der Maximalwert beträgt 1000. Die Signaltabellen werden entsprechend angepasst.
Link "Operanden hinzufügen"

Klicken Sie auf diesen Link nachdem die Verbindung erfolgreich aufgebaut wurde, um die Messsignale zu konfigurieren.
