Einstellungen der Schnittstelle

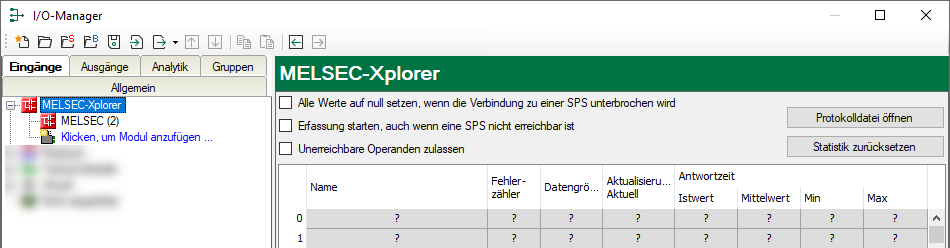

Wenn die Xplorer-Schnittstelle im Baum markiert ist, sehen Sie eine Übersicht mit Diagnose-Informationen über die konfigurierten Verbindungen zwischen ibaPDA und den Controllern.

Die Schnittstelle hat folgende Funktionen und Konfigurationsmöglichkeiten.

Alle Werte auf null setzen, wenn Verbindung zu einer SPS unterbrochen wird

Wenn diese Option aktiviert ist, werden alle gemessenen Werte der SPS auf den Wert Null gesetzt, sobald die Verbindung verloren geht. Ist diese Option deaktiviert, dann behält ibaPDA den bei Verbindungsabbruch letzten gültigen Messwert im Speicher.

Erfassung starten, auch wenn eine SPS nicht erreichbar ist

Wenn diese Option aktiviert ist, startet die Erfassung auch dann, wenn die Steuerung nicht erreichbar ist. Anstatt eines Fehlers wird im Prüfungsdialog eine Warnung ausgegeben. Wenn das System ohne eine Verbindung zur Steuerung gestartet wurde, dann versucht ibaPDA in regelmäßigen Abständen, eine Verbindung zur SPS herzustellen.

Unerreichbare Operanden zulassen

Aktivieren Sie diese Option, um eine Erfassung zu starten, auch wenn bei der Validierung der I/O-Konfiguration ein Operand nicht erreichbar ist. Wenn Sie diese Option nicht aktivieren, dann startet die Messung nicht, wenn unerreichbare Operanden vorhanden sind.

<Protokolldatei öffnen>

Wenn Verbindungen zu Steuerungen hergestellt wurden, dann werden alle verbindungsspezifischen Aktionen in einer Textdatei protokolliert. Diese Datei können Sie über diesen Button öffnen und einsehen. Im Dateisystem auf der Festplatte finden Sie die Protokolldatei zu dieser Schnittstelle im Pfad …\ProgramData\iba\ibaPDA\Log. Der Dateiname der aktuellen Protokolldatei lautet SchnittstelleLog.txt, der Name der archivierten Protokolldateien lautet SchnittstelleLog_yyyy_mm_dd_hh_mm_ss.txt.

<Statistik zurücksetzen>

Über diesen Button können Sie die berechneten Zeitwerte und den Fehlerzähler in der Tabelle auf 0 setzen.

Siehe dazu Verbindungstabelle.
