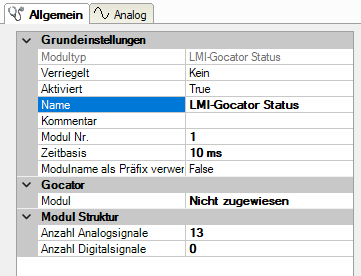

Im Register Allgemein können folgende Moduleinstellungen konfiguriert werden:
Grundeinstellungen
Modultyp (nur Anzeige)
Zeigt den Typ des aktuellen Moduls an.
Verriegelt
Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.
Aktiviert
Aktivieren Sie das Modul, um Signale aufzuzeichnen.
Name
Hier können Sie einen Namen für das Modul eintragen.
Kommentar
Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.
Modul Nr.
Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.
Zeitbasis
Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.
Modulname als Präfix verwenden
Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Gocator-Einstellungen
Neben den Grundeinstellungen, können zusätzlich folgende Einstellungen konfiguriert werden:
Modul
LMI-Gocator-Modul, mit dem das Statusmodul verknüpft ist
Ein Statusmodul muss immer mit einem regulären LMI-Gocator-Modul verknüpft sein.
Sensor
Auswahl des Sensors, für den die Diagnose- und Statusdaten gemessen werden sollen
Das Feld wird nur angezeigt, wenn mehrere Gocator-Sensoren im LMI-Gocator-Modul konfiguriert sind.
Modul Struktur
Anzahl Analogsignale
Anzahl der Analogen Signale, die mit dem Statusmodul gemessen werden
Für weitere Informationen zur Anzeige der Analogsignale, siehe Kapitel LMI-Gocator Status – Register Analog und Digital.
Anzahl Digitalsignale
Anzahl der digitalen Signale, die mit dem Statusmodul gemessen werden
