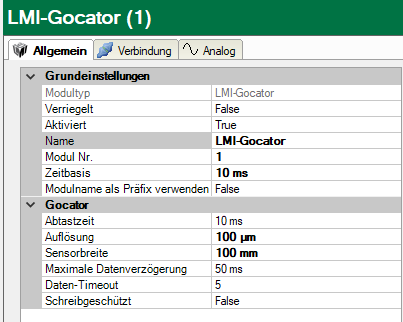

Im Register Allgemein können folgende Moduleinstellungen konfiguriert werden:
Grundeinstellungen
Modultyp (nur Anzeige)
Zeigt den Typ des aktuellen Moduls an.
Verriegelt
Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.
Aktiviert
Aktivieren Sie das Modul, um Signale aufzuzeichnen.
Name
Hier können Sie einen Namen für das Modul eintragen.
Kommentar
Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.
Modul Nr.
Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.
Zeitbasis
Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.
Modulname als Präfix verwenden
Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Gocator-Einstellungen
Neben den Grundeinstellungen, können zusätzlich folgende Einstellungen konfiguriert werden:
Abtastzeit
Festlegung, wie schnell die Profildaten von den Gocator-Sensoren generiert werden
Theoretisch ist es möglich, die Abtastzeit auf kleiner als 1 ms zu setzen, wobei es in der praktischen Anwendung aber zu Einschränkungen durch die Sensoren kommen kann.
Auflösung
Abstand zwischen zwei benachbarten Samples des Profils in Mikrometern
Sie können die Auflösung frei wählen. Bei Änderung des Auflösungswerts passt ibaPDA die Anzahl der analogen Signale automatisch an.
Sensorbreite
Die Sensorbreite bestimmt die Breite des gemessenen Profils auf der X-Achse (wie in der Gocator-Dokumentation definiert) eines Gocator-Sensors. Das bedeutet, dass die Profilbreite für alle Gocator-Sensoren im Modul gleich ist. Bei der Verwendung von Gocator-Sensoren im Buddy-Modus fungiert der Master-Sensor als ein relativ breiter, virtueller Sensor; die Sensorbreite entspricht dann der gesamten Profilbreite aller Gocator-Sensoren zusammen. Die Sensorbreite lässt sich mit einer Auflösung von bis zu 1 µm konfigurieren.
Maximale Datenverzögerung
Maximal zulässige Differenz (in ms) zwischen dem geforderten Zeitstempel und dem aktuellen Zeitstempel des (rekonstruierten) Profils
Dieser Parameter muss nur im Fall von Netzwerkproblemen verändert werden.
Daten-Timeout
Anzahl der Abtastzyklen, die ibaPDA warten kann, ohne ein neues (rekonstruiertes) Profil zu empfangen.
Dieser Parameter muss nur im Fall von Netzwerkproblemen verändert werden.
Schreibgeschützt
Wenn diese Option aktiviert ist, ändert ibaPDA keine Einstellungen in den Gocator-Sensoren. Werden Gocator-Sensoren in einer Buddy-Konfiguration verwendet, muss diese Option aktiviert sein.
