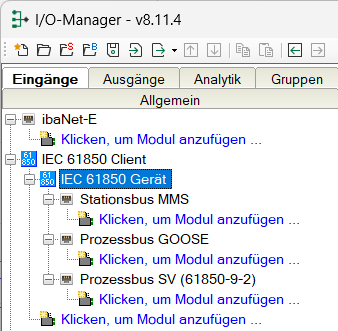

Die verschiedenen Module eines IEC 61850-Geräts sind nach Bustyp gruppiert. Klicken Sie auf den blauen Befehl Klicken, um Modul anzufügen unter dem jeweiligen Bustyp.

Folgende Modultypen können mit der Lizenz ibaPDA-Interface-IEC61850-Client ausgewählt werden:

• Stationsbus MMS

• • Datei-Modul Herunterladen, umbenennen und speichern einer COMTRADE-Datei aus dem IEC 61850-Gerät (gem. IEC 61850-7-2)

  • MMS-Modul Kommunikation nach IEC 61850 Manufacturing Messaging Specification (MMS) Protokoll

• Prozessbus GOOSE

• • GOOSE-Modul Kommunikation nach IEC 61850 Generic Object Oriented Substation Events (GOOSE) Protokoll

Für das Modul Prozessbus SV (61850-9-2) wird eine separate Lizenz ibaPDA-Interface-IEC61850-9-2 benötigt. Die Beschreibung finden Sie in einem separaten Handbuch.

Wählen Sie den gewünschten Modultyp aus, vergeben einen Namen und klicken auf <OK>.

Alle Module nutzen gemeinsam die im übergeordneten IEC 61850-Gerät definierte Verbindung.
