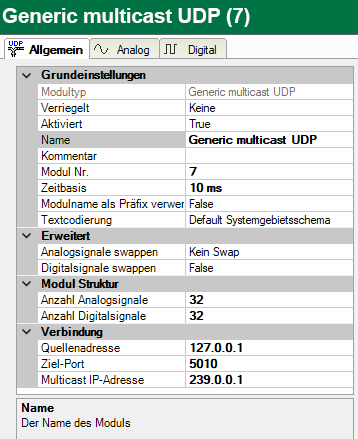

Um ein Modul zu konfigurieren, markieren Sie es in der Baumstruktur.
Alle Module haben die folgenden Einstellmöglichkeiten.

Grundeinstellungen
Modultyp (nur Anzeige)
Zeigt den Typ des aktuellen Moduls an.
Verriegelt
Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.
Aktiviert
Aktivieren Sie das Modul, um Signale aufzuzeichnen.
Name
Hier können Sie einen Namen für das Modul eintragen.
Kommentar
Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.
Modul Nr.
Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.
Zeitbasis
Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.
Modulname als Präfix verwenden
Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Textcodierung
Für eine korrekte Interpretation und Anzeige der empfangenen Textdaten bei Eingängen bzw. der zu sendenden Textdaten bei Ausgängen können Sie hier die Form der Textcodierung, d. h. die Codepage auswählen. Zur Auswahl stehen neben dem Default-Systemgebietsschema gemäß der Windows-Systemeinstellung und UTF-8 Unicode auch alle anderen üblichen Codierungen.
Erweitert
Analogsignale swappen/Digitalsignale swappen
Möglichkeit die Auswertereihenfolge der Byte zu ändern. Der zu wählende Swap-Modus hängt vom Swap-Modus der Signalquelle ab.
Modul Struktur
Anzahl Analogsignale, Anzahl Digitalsignale
Stellen Sie die Anzahl der konfigurierbaren Analogsignale bzw. Digitalsignale in den Signaltabellen ein. Der Standardwert ist jeweils 32. Der Maximalwert für Analogsignale beträgt 6056 und für Digitalsignale 16384. Die Signaltabellen werden entsprechend angepasst. Beachten Sie, dass die Gesamtmenge der Daten für Analog- und Digitalsignale zusammen 16384 Bytes nicht überschreiten darf.
Verbindung
Quellenadresse, Ziel-Port
Beide dienen zur eindeutigen Identifizierung der Verbindung zu einem bestimmten Controller. Der Port muss in dem für die Schnittstelle definierten Portbereich enthalten und in der Firewall zugelassen sein (siehe Allgemeine Einstellungen der Schnittstelle).
Multicast IP-Adresse (nur bei Modultyp Generic Multicast UDP)
Legen Sie hier die Multicast-Adresse fest, die der Controller nutzt, um Daten an ibaPDA unter Nutzung von Multicast zu senden. Die Multicast-Adressen bewegen sich in dem Bereich von 224.0.0.0 bis 239.255.255.255.
Hinweis |
|
|---|---|
|
Der einzige Unterschied zwischen den Multicast- und den Unicast-Modulen besteht in der Ziel-IP-Adresse beim sendenden Controller. Für die Unicast-Module ist dies die IP-Adresse des ibaPDA-Server-PC, für Multicast-Module eine Multicast-Adresse. Es bestehen folgende Einschränkungen: Die Kombination von Quellenadresse und Ziel-Portnummer für ein Multicast-Modul muss sich von der Kombination aller anderen Unicast- und Multicast-Module unterscheiden. Es kann nicht einen Sender geben, der an verschiedene Multicast-Adressen mit derselben Portnummer verschickt. Ebenso kann es auch keinen Sender geben, der sowohl Unicast- als auch Multicast-Telegramme an dieselbe Portnummer verschickt. |
|
Andere Dokumentation |
|
|---|---|
|
Weitere Informationen finden Sie im ibaPDA-Handbuch. |
|
