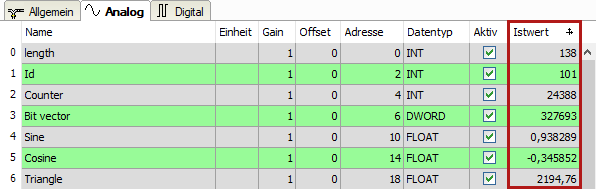

Die Tabellen Analog und Digital der Generic UDP Module zeigen die Inhalte der Telegramme (Istwerte) an.

Folgende Fehler können auftreten:

  • Es werden keine Daten angezeigt:

    • Der Telegrammpuffer auf der Controllerseite wird nicht gefüllt.

    • Die Anschlüsse des Sendebausteins sind falsch beschaltet.

  • Es werden falsche Werte angezeigt:

    • Der Telegrammpuffer auf der Controllerseite ist nicht richtig gefüllt (Offset-Fehler).

    • Die Byte-Reihenfolge ist falsch eingestellt, siehe Allgemeine Moduleinstellungen.

  • Die Digitalsignale sind falsch sortiert:
