Klicken Sie auf den blauen Link Klicken, um Modul anzufügen, der sich unter jeder Datenschnittstelle im Register Eingänge oder Ausgänge befindet.
-
Wählen Sie im Dialogfenster den gewünschten Modultyp aus und vergeben Sie bei Bedarf einen Namen über das Eingabefeld.
-
Bestätigen Sie Ihre Auswahl mit <OK>.
Modultypen
Folgende Modultypen können Sie zur Schnittstelle hinzufügen:
-
Generic unicast UDP: siehe Allgemeine Moduleinstellungen
-
Generic multicast UDP: siehe Allgemeine Moduleinstellungen
-
HiPAC Request: siehe Beschreibung im Handbuch ibaPDA-Request-HiPAC
-
TwinCAT Request: siehe Beschreibung im Handbuch ibaPDA-Request-TwinCAT
Tipp |
|
|---|---|
 |

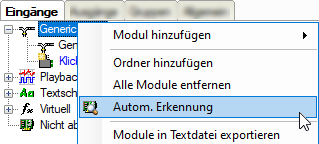

Zyklische Unicast-UDP-Telegramme, deren Ziel-Port im UDP-Portbereich der Schnittstelle liegen, werden automatisch in der Verbindungsliste angezeigt, auch wenn keine entsprechenden Module definiert sind und ibaPDA nicht gestartet ist. Für diese Verbindungen können Sie auf einfache Weise Module anlegen, indem Sie in der Baumansicht mit der rechten Maustaste auf die Schnittstelle Generic UDP klicken und im Kontextmenü Autom. Erkennung wählen.
Mit der automatischen Erkennung wird für jede Verbindung ein Modul Generic Unicast UDP mit 32 Analogsignalen (Datentyp FLOAT) und 32 Digitalsignalen angelegt. |
Hinweis |
|
|---|---|
 |
Die automatische Erkennung funktioniert nur für UDP Unicast Messages. |
