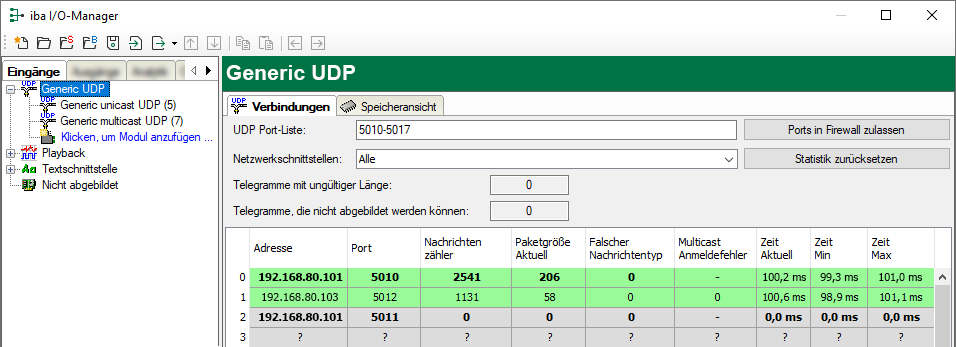

Die Schnittstelle hat folgende Funktionen und Konfigurationsmöglichkeiten.
UDP Port-Liste
Ports, auf denen ibaPDA auf ankommende UDP-Telegramme wartet. Sie können die Portnummern als Bereich oder als Aufzählung oder beides kombiniert eingeben. Geben Sie einen Bereich mit einem Bindestrich ein. Trennen Sie nicht aufeinander folgende Portnummern durch Kommas. Standard ist der Bereich 5010 – 5017. Die Portnummer im Controller muss identisch sein (siehe Konfigurieren des Controllers).
Netzwerkschnittstellen
Mit dieser Drop-down-Liste können Sie bestimmen, welcher Netzwerkadapter des betreffenden Rechners für diese Schnittstelle verwendet wird. Nur auf den ausgewählten Netzwerkadaptern werden die Ports für die Kommunikation geöffnet. Falls auf einem Netzwerkadapter mehrere IP-Adressen konfiguriert sind, wird für all diese IP-Adressen ein Socket geöffnet. Damit die Schnittstellenkonfiguration validiert werden kann, muss mindestens ein Netzadapter ausgewählt sein. Wenn Sie die Auswahl kein treffen, wird bei der Validierung der I/O-Konfiguration eine Fehlermeldung angezeigt. Standardmäßig sind alle Netzwerkadapter ausgewählt.
<Ports in Firewall zulassen>
Bei der Installation von ibaPDA werden die Standard-Portnummern der verwendeten Protokolle automatisch in der Firewall eingetragen. Wenn Sie die Portnummer hier verändern oder das Interface nachträglich freischalten, müssen Sie über diesen Button diesen Port in der Firewall zulassen.
<Statistik zurücksetzen>
Über diesen Button können Sie die berechneten Zeitwerte und den Fehlerzähler in der Tabelle auf 0 setzen.
Zähler für fehlerhafte Telegramme
siehe Überprüfung der Verbindung für Empfangstelegramme.
Verbindungstabelle
