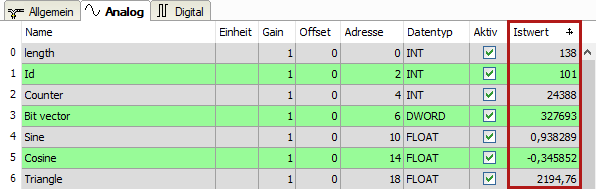

Die Tabellen Analog und Digital der Generic TCP Module zeigen die Inhalte der Telegramme (Istwerte) an.

Folgende Fehler können auftreten:

• Es werden keine Daten angezeigt:

  • Der Telegrammpuffer auf der Controllerseite ist nicht richtig gefüllt.

  • Die Anschlüsse des Sendebausteins sind falsch beschaltet.

• Es werden falsche Werte angezeigt:

  • Der Telegrammpuffer auf der Controllerseite ist nicht richtig gefüllt (Offset-Fehler).

  • Die Byte-Reihenfolge ist falsch eingestellt, siehe Allgemeine Moduleinstellungen.

• Die Digitalsignale sind falsch sortiert:

  • Die Byte-Reihenfolge ist falsch eingestellt, siehe Allgemeine Moduleinstellungen.

• Die Telegramme kommen nicht schneller als ca. 200 ms mit Sequenzfehler:

  • Problem mit "Delayed Acknowledge", siehe Probleme mit TCP-Performance durch Delayed Acknowledge.

  • Probleme durch "Nagle-Algorithmus", siehe Unbrauchbare TCP-Daten als Folge des Nagle-Algorithmus.
