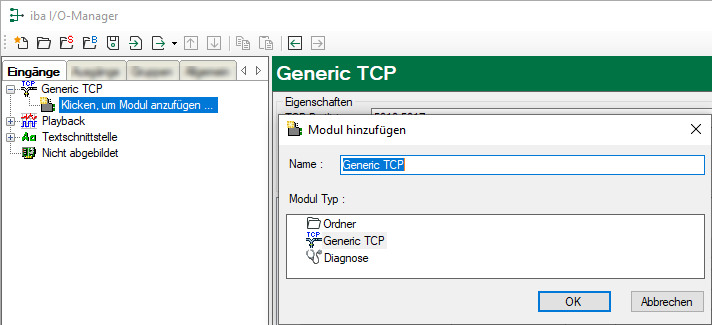

Klicken Sie auf den blauen Link Klicken, um Modul anzufügen, der sich unter jeder Datenschnittstelle im Register Eingänge oder Ausgänge befindet.
-
Wählen Sie im Dialogfenster den gewünschten Modultyp aus und vergeben Sie bei Bedarf einen Namen über das Eingabefeld.
-
Bestätigen Sie Ihre Auswahl mit <OK>.
Tipp |
|
|---|---|
 |

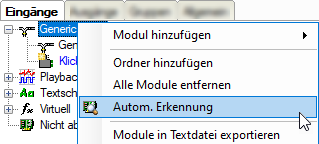

Zyklische TCP/IP-Telegramme, deren Ziel-Port im TCP-Port-Bereich der Schnittstelle liegen, werden automatisch in der Verbindungsliste angezeigt, auch wenn keine entsprechenden Module definiert sind und ibaPDA nicht gestartet ist. Für diese Verbindungen können Sie auf einfache Weise Module anlegen, indem Sie in der Baumansicht mit der rechten Maustaste auf die Schnittstelle Generic TCP klicken und im Kontextmenü Autom. Erkennung wählen.
Mit der automatischen Erkennung wird für jede Verbindung ein Generic TCP-Modul mit 32 analogen Signalen (Datentyp FLOAT) und 32 digitalen Signalen angelegt. |
Hinweis |
|
|---|---|
 |
Die automatische Erkennung funktioniert nur für passive TCP-Verbindungen. |
