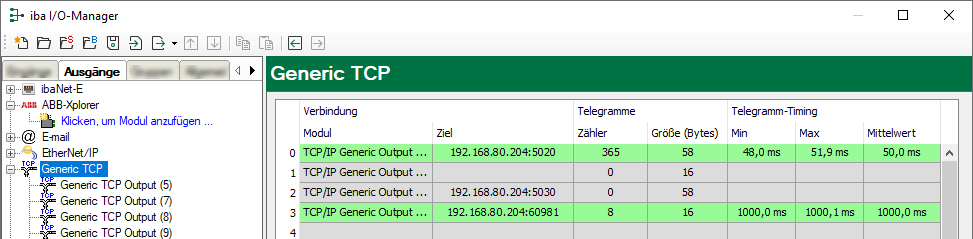

Unter der Ausgangsschnittstelle Generic TCP finden Sie die Verbindungstabelle.
Darstellungsvarianten
|
Grün mit Ziel-Adresse |
Die Verbindung ist OK und ibaPDA sendet Daten. |
|
Grau mit Ziel-Adresse |
Ein aktives Modul ist definiert, jedoch ist kein Empfänger mit dieser IP-Adresse oder Portnummer für den Verbindungsaufbau vorhanden. |
|
Grau ohne Ziel-Adresse |
Ein passives Modul ist definiert, jedoch hat der Empfänger keine Verbindung mit dem eingestellten Port aufgebaut. Deswegen ist das Feld für den Partner leer. |
Verbindungsdaten, Telegrammdaten und Statistik
-
Modulname
-
Ziel: IP-Adresse und Portnummer der Verbindung
-
Zähler für gesendete Telegramme
-
Größe der gesendeten Telegramme (Nutzdaten)
-
Telegrammzyklus, minimaler, maximaler und durchschnittlicher Wert
