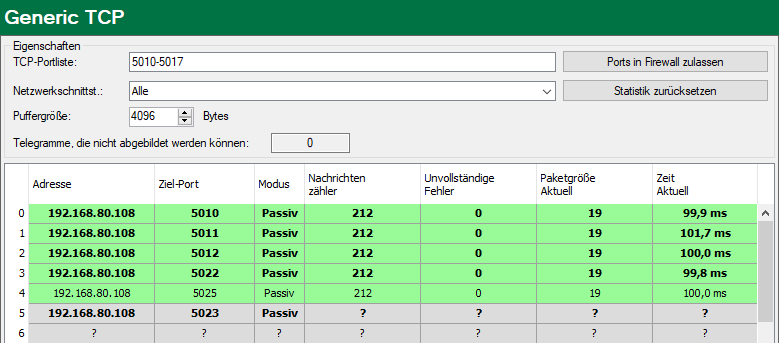

Nach Übernahme der Konfiguration werden folgende Daten dargestellt:

Telegrammzähler

Telegramme, die nicht abgebildet werden können

Zählt bei Empfang von Daten einer neuen Verbindung hoch, wenn alle verfügbaren Verbindungseinträge bereits genutzt werden. Ursache: ibaPDA empfängt mehr Verbindungen, als die Lizenz unterstützt.
Verbindungstabelle

Darstellungsvarianten

Grün/Fett

Die Verbindung ist OK und der Verbindung ist ein Modul zugewiesen.

Grün/Normal

Die Verbindung ist OK, aber der Verbindung ist kein Modul zugewiesen.

Grau/Fett

Ein Modul ist definiert, jedoch ist keine Verbindung mit diesen Parametern aufgebaut.

Verbindungsdaten

  • IP-Adresse Quelle

  • Ziel-Port

  • Verbindungsmodus

  • Zähler für empfangene Telegramme

  • Datenlänge der empfangenen Telegramme
Mögliche Fehler

Wenn die Verbindungen nicht oder nur teilweise angezeigt werden, kann das folgende Ursachen haben:

  • Controller sendet nicht.

  • Zwischen ibaPDA-PC und Controller besteht keine Ethernet-Verbindung.

  • Fehler in der Controller-Projektierung:

    • falsche Remote-IP-Adresse

    • Portnummer stimmt nicht mit den Einstellungen von ibaPDA überein.

    • Portnummer ist durch die Firewall geblockt.

Weitere Fehler:

  • Wenn die Telegrammzähler nicht kontinuierlich hochzählen, werden auf Controllerseite die Telegramme nicht zyklisch gesendet.

  • Wenn sich die Werte der Datenlänge ändern, deutet das auf einen der folgenden Fehler hin:
