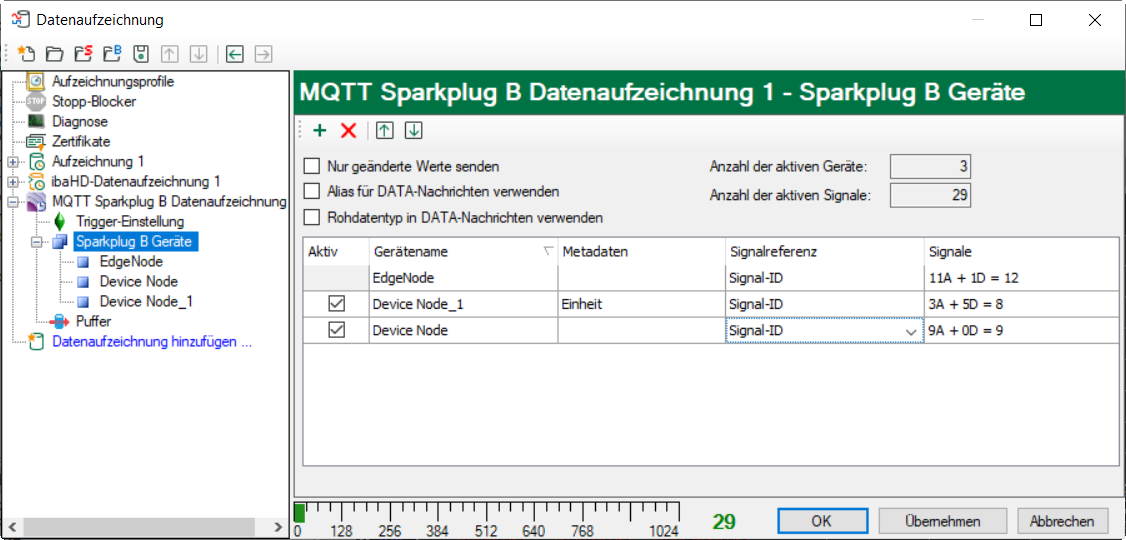

Im Knoten Sparkplug B Geräte können die in den DATA-Nachrichten übertragenen Signale für den Edge Node und die weiteren Geräte ausgewählt werden.

Buttons zur Konfiguration der Geräte:

Nur geänderte Werte senden

Wenn Sie diese Option aktiviert haben, enthält jede NDATA/DDATA-Nachricht nur die Signale, die sich geändert haben.

Alias für DATA-Nachrichten verwenden

Anstelle der Signalreferenz wird in NDATA/DDATA-Nachrichten die Alias-Nummer verwendet. Die NBIRTH/DBIRTH-Nachrichten enthalten die Signalreferenz zusammen mit dem Alias.

Rohdatentyp in DATA-Nachrichten verwenden

Normalerweise schreibt ibaPDA Signalwerte im Float- oder Double-Format. Wenn Sie diese Option aktivieren, wird das ursprüngliche Werteformat verwendet (z.B. INT16 oder DWORD). Dies kann für Werte im Bitmap-Format nützlich sein. Bei Verwendung dieser Option werden die Signalwerte jedoch ohne Berücksichtigung der gewählten Skalierung/Offset-Einstellung geschrieben.

Bedeutung der Spalten:

Aktiv

Hier aktivieren/deaktivieren Sie das Schreiben der Nachricht.

Name

Geben Sie hier einen eindeutigen Namen für die Geräte ein. Der Basisname EdgeNode kann nicht verändert werden.

Metadaten

Im Drop-down-Menü können Sie Metadaten auswählen, die mit der Nachricht gesendet werden sollen.

Zur Auswahl stehen: Einheit, Kommentar 1 + 2, Zeitstempel, Signalname, Signal-ID. Markieren Sie die gewünschten Metadaten mit einem Häkchen.

Signalreferenz

Wählen Sie im Drop-down-Menü, was als Signalreferenz verwendet werden soll. Zur Auswahl stehen Signalname, Signal-ID oder Signalkommentar 1 oder 2.

Signale

Um die Signale zu konfigurieren, die Sie schreiben wollen, markieren Sie den Edge Node bzw. das Gerät im Strukturbaum oder klicken auf den Button <...> in der Spalte Signale.

Im folgenden Dialog ordnen Sie die gewünschten Signale unter Nutzung der Aufzeichnungsprofile den Geräten zu, siehe Kapitel Signalauswahl.
