Nachfolgend finden Sie Beispiele für die Anbindung an die ibaN-2E-Karte. Der Datenpfad wird in ibaPDA beim jeweiligen ibaNet-E-Gerät eingestellt. ibaNet-E-fähige Geräte von iba verfügen über eine ibaNet-Schnittstelle, wie beispielsweise ibaM-COM, etc.
Messwerterfassung mit ibaNet-E im dedizierten High Performance-Netzwerk

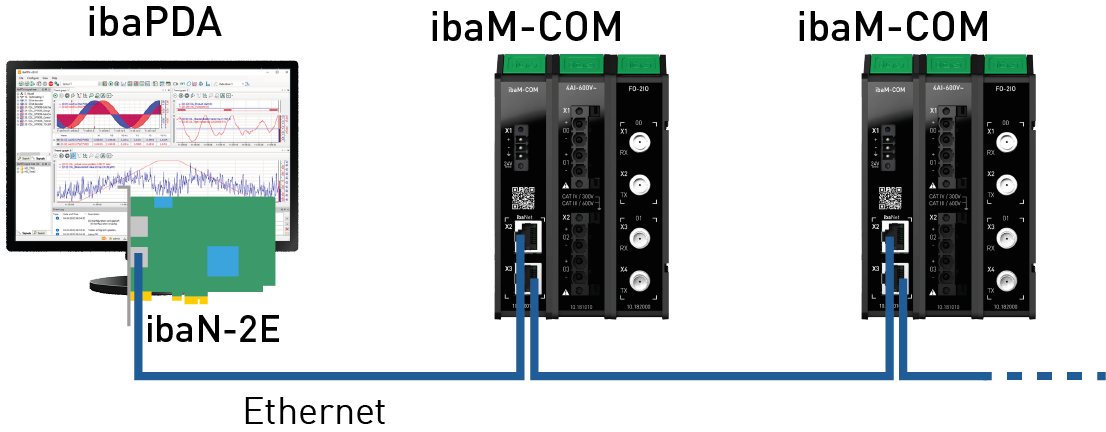

Wenn im ibaPDA-Rechner eine ibaN-2E-Karte verwendet wird, ist eine synchrone Abtastung der Daten mit bis zu 1 µs möglich. Dazu müssen der ibaPDA-Rechner und ibaM-COM-Geräte direkt über ein dediziertes Ethernet-Netzwerk verbunden sein.
|
Netzwerkkarte |
ibaN-2E |
|
ibaNet-Protokoll |
ibaNet-E HP |
|
Datenpfad |
MAC |
|
Netzwerk |
dediziertes HP |
|
Topologie |
Reihe |
|
Technologien |
Ethernet (kabelgebunden) |
|
Anwendung |
ibaPDA |
|
ibaNet-E-Teilnehmer |
ibaM-COM (max. 10 Geräte) |
|
Datendurchsatz |
750 Mbit/s je Anschluss 1000 Mbit/s je ibaN-2E-Karte |
|
Synchronisationsgenauigkeit |
bis zu 1 µs |
Hinweise zum Netzwerk
Weitere Netzwerkkomponenten wie Switches, Medienkonverter, Router, etc. oder auch andere Netzwerktechnologien, wie WLAN/WiFi, VPN, etc., aber auch die Verwendung von ibaPDA in einer virtualisierten Umgebung sind hier nicht zulässig.
Messwerterfassung mit ibaNet-E in einem Standard-Netzwerk

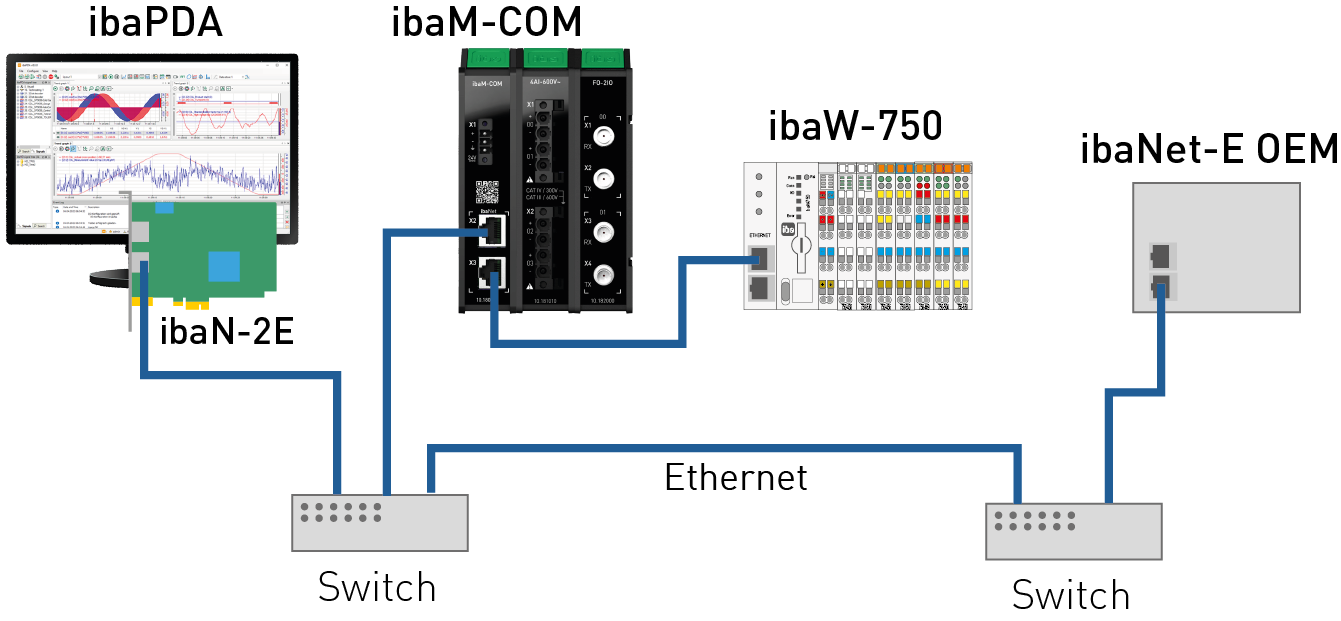

Die Übertragung findet über ein vorhandenes Netzwerk (Standard-Ethernet) statt. In das Ethernet-Netzwerk können Switches integriert sein.
|
Netzwerkkarte |
ibaN-2E |
|
ibaNet-Protokoll |
ibaNet-E |
|
Datenpfad |
MAC, IPv4 |
|
Netzwerk |
Standard |
|
Topologie |
Reihe, Stern; inkl. Switches1 |
|
Technologien |
Ethernet (kabelgebunden) |
|
Anwendung |
ibaPDA |
|
ibaNet-E-Teilnehmer |
ibaM-COM, ibaW-750, ibaNet-E OEM-Geräte |
|
Datendurchsatz |
500 Mbit/s je Anschluss |
|
Synchronisationsgenauigkeit |
typ. 1 ms |
Hinweis zum Netzwerk
Weitere Netzwerkkomponenten wie Medienkonverter, Router, etc. oder auch andere Netzwerktechnologien, wie WLAN/WiFi, VPN, etc. sind hier nicht zulässig.
Die Verwendung von ibaPDA in einer virtualisierten Umgebung ist zwar möglich, sollte aber kritisch betrachtet werden.

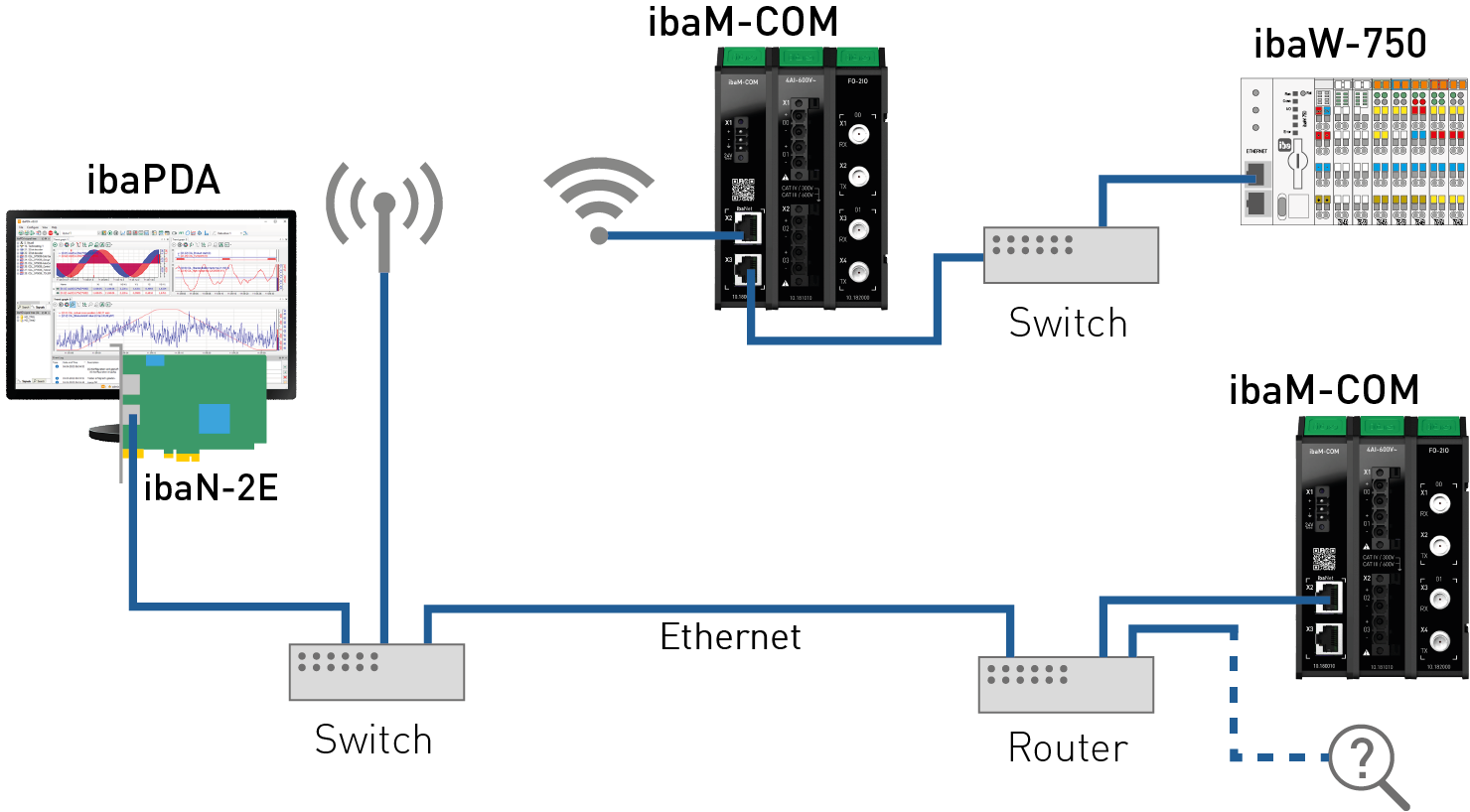

Messwerterfassung mit ibaNet-E in einem unbestimmten Netzwerk
|
Netzwerkkarte |
ibaN-2E |
|
ibaNet-Protokoll |
ibaNet-E |
|
Datenpfad |
MAC, IPv4 |
|
Netzwerk |
unbestimmt |
|
Topologie |
Reihe, Stern; inkl. Switches, Medienkonverter, Router, etc.2 |
|
Technologien |
Ethernet (kabelgebunden), WLAN/WiFi, VPN, etc.3 |
|
Anwendung |
ibaPDA |
|
ibaNet-E-Teilnehmer |
ibaM-COM, ibaW-750, ibaNet-E OEM-Geräte |
|
Datendurchsatz im 1 GbE |
500 Mbit/s je Anschluss |
|
Synchronisationsgenauigkeit |
bis zu 1 ms |
Hinweise zum Netzwerk
In einem "unbestimmten ibaNet-E Netzwerk" kann es je nach Umfang der Topologie oder auch Verwendung von Netzwerk-Technologien nicht mehr ohne Weiteres möglich sein, eine Aussage über die Synchonisierungsgenauigkeit treffen zu können. Bestenfalls muss in einem "unbestimmten ibaNet-E Netzwerk" die Verbindungsgüte zum Teilnehmer mit der in ibaPDA integrierten Funktion getestet und bewertet werden, und daraus resultierend gegebenenfalls auch der ibaPDA-Empfangspuffer vergrößert werden. Auch muss hier in Erwägung gezogen werden, dass Messwerte von verschiedenen Teilnehmern nicht mehr synchrongenau erfasst werden können.
Die Verwendung von ibaPDA in einer virtualisierten Umgebung ist zwar möglich, sollte aber kritisch betrachtet werden.
Messwerterfassung von ibaNet-E OEM-Geräten über Connectionless-Verbindungen

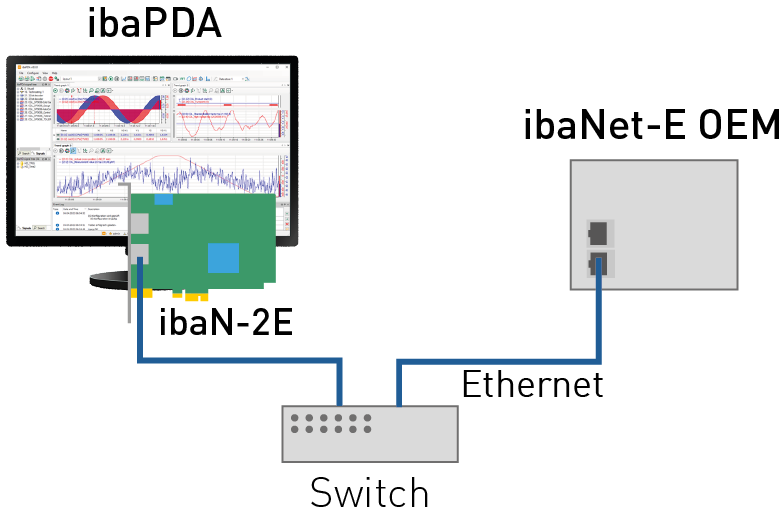

Im ibaPDA-Rechner wird eine ibaN-2E-Karte verwendet, die über Standard-Ethernet-Komponenten mit den angebundenen Geräten kommuniziert, z. B. einem Switch oder OEM-Geräten. Dabei wird das Connectionless-Kommunikationsprofil verwendet.
|
Netzwerkkarte |
ibaN-2E |
|
ibaNet-Protokoll |
ibaNet-E |
|
Datenpfad |
MAC, IPv4 |
|
Netzwerk |
Standard |
|
Topologie |
Reihe, Stern; inkl. Switches4 |
|
Anwendung |
ibaPDA |
|
ibaNet-E-Teilnehmer |
ibaNet-E OEM-Geräte |
|
Datendurchsatz im 1 GbE |
ohne Switch (P2P): 750 Mbit/s je Anschluss mit Switch (Reihe, Stern): 500 Mbit/s je Anschluss 1000 Mbit/s je ibaN-2E-Karte |
|
Synchronisationsgenauigkeit |
irrelevant; bei Conectionless-Verbindungen nicht vorgesehen |
Hinweis zum Netzwerk
Weitere Netzwerkkomponenten wie Medienkonverter, Router, etc. oder auch andere Netzwerktechnologien, wie WLAN/WiFi, VPN, etc. sind hier nicht zulässig.
Die Verwendung von ibaPDA in einer virtualisierten Umgebung ist zwar möglich, sollte aber kritisch betrachtet werden.
