Nachfolgend finden Sie Beispiele für die Anbindung an die ibaN-2E-Karte. Der Datenpfad wird in ibaPDA beim jeweiligen ibaNet-E-Gerät eingestellt. ibaNet-E-fähige Geräte von iba verfügen über eine ibaNet-Schnittstelle, wie beispielsweise ibaM-COM, etc.

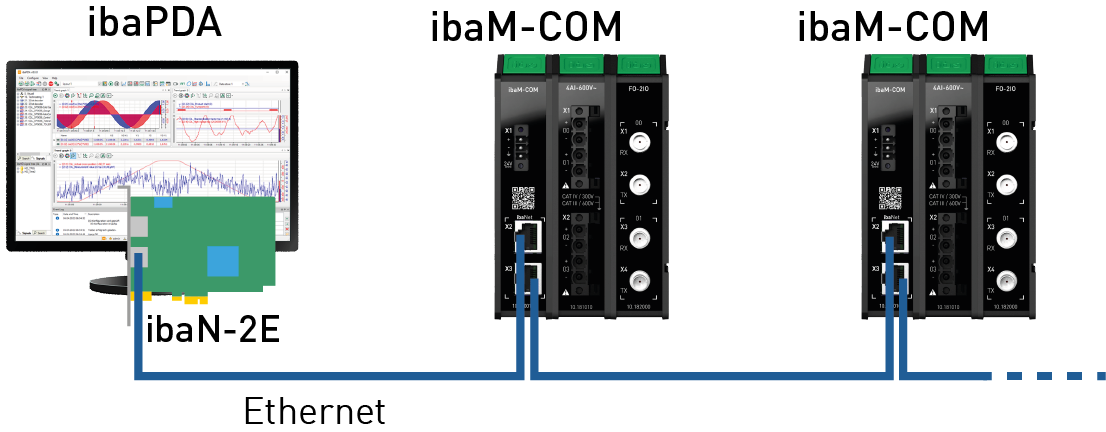

Messwerterfassung über ibaM-COM
Wenn im ibaPDA-Rechner eine ibaN-2E-Karte verwendet wird, ist eine synchrone Abtastung der Daten mit bis zu 1 µs möglich. Dazu müssen der ibaPDA-Rechner und ibaM-COM-Geräte direkt über ein dediziertes Ethernet-Netzwerk verbunden sein.
|
ibaNet-Protokoll |
ibaNet-E / ibaNet-E HP |
|
Datenpfad |
MAC |
|
Ethernet |
Dediziertes ibaNet-E-Netzwerk |
|
Topologie |
Reihe |
|
Anwendung |
ibaPDA |
|
ibaNet-E-Teilnehmer |
ibaM-COM (max. 10 Geräte) |
|
Datendurchsatz |
750 Mbit/s je Schnittstelle (1000 Mbit/s je ibaN-2E-Karte) |
|
Synchronisationsgenauigkeit |
bis zu 1 µs |

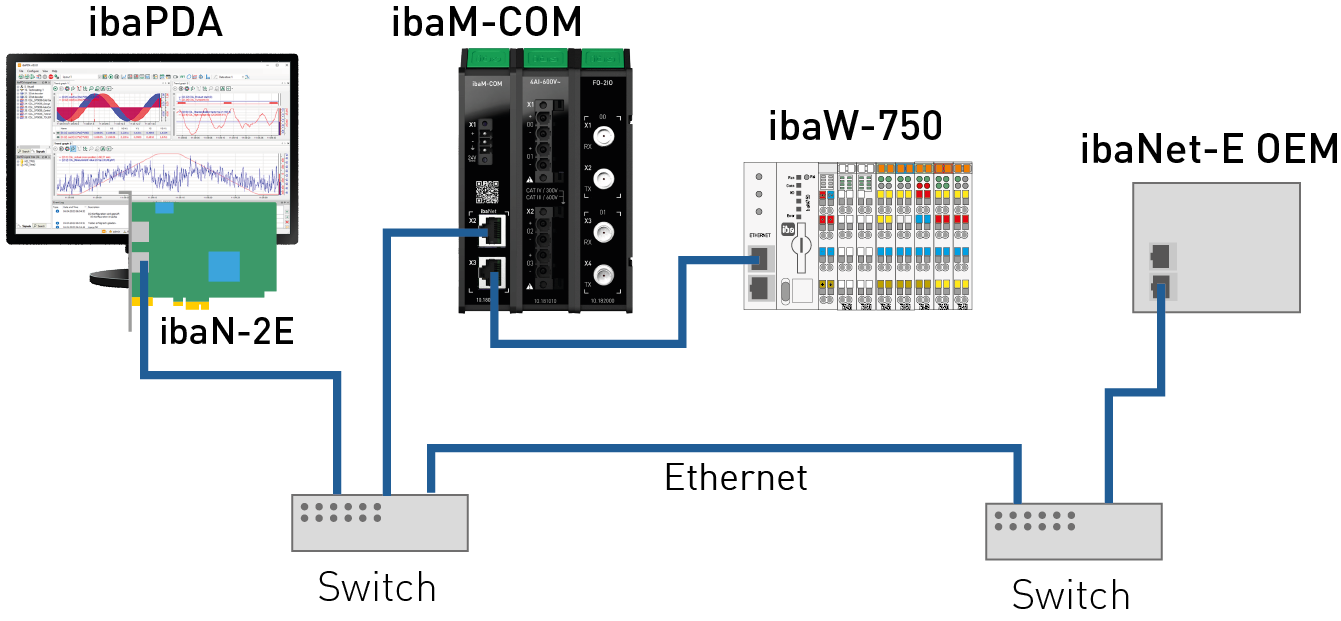

Messwerterfassung über Standard-Ethernet
Im ibaPDA-Rechner wird eine ibaN-2E-Karte verwendet. Die Übertragung findet über ein vorhandenes Netzwerk (Standard-Ethernet) statt. In das Ethernet-Netzwerk können Switches integriert sein.
|
ibaNet-Protokoll |
ibaNet-E |
|
Datenpfad |
MAC, IPv4 |
|
Ethernet |
Standard-Ethernet |
|
Topologie |
Reihe, Stern; inkl. Switches |
|
Anwendung |
ibaPDA |
|
ibaNet-E-Teilnehmer |
ibaM-COM, ibaW-750, ibaNet-E OEM-Geräte |
|
Datendurchsatz |
500 Mbit/s |
|
Synchronisationsgenauigkeit |
typ. 1 ms |
Netzwerkkomponenten wie Switches, aber auch die Auslastung des Standard-Netzwerks können die Übertragungsqualität und die typische synchrone Abtastung zusätzlich negativ beeinflussen.

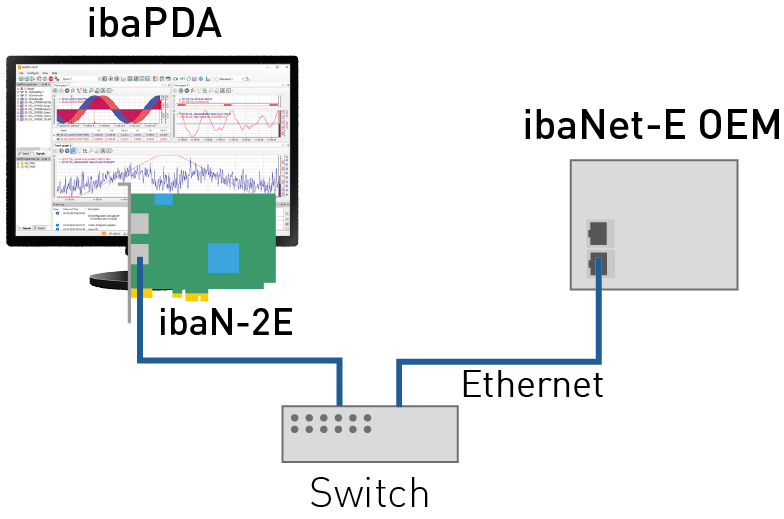

Messwerterfassung mit OEM-Geräten über Connectionless-Anbindung
Im ibaPDA-Rechner wird eine ibaN-2E-Karte verwendet, die über Standard-Ethernet-Komponenten mit den angebundenen Geräten kommuniziert, z. B. einem Switch oder OEM-Geräten. Dabei wird das Connectionless-Kommunikationsprofil verwendet.
|
ibaNet-Protokoll |
ibaNet-E |
|
Datenpfad |
MAC, IPv4 |
|
Ethernet |
Standard-Ethernet |
|
Topologie |
Reihe, Stern; inkl. Switches |
|
Anwendung |
ibaPDA |
|
ibaNet-E-Teilnehmer |
ibaNet-E OEM-Geräte |
|
Datendurchsatz |
900 Mbit/s, bei 2 direkt angeschlossenen Sendern, Datenpfad (Transportprotokoll) MAC 500 Mbit/s, andere Konfigurationen |
