Die Signale konfigurieren Sie im I/O-Konfigurator von ibaLogic-V5.

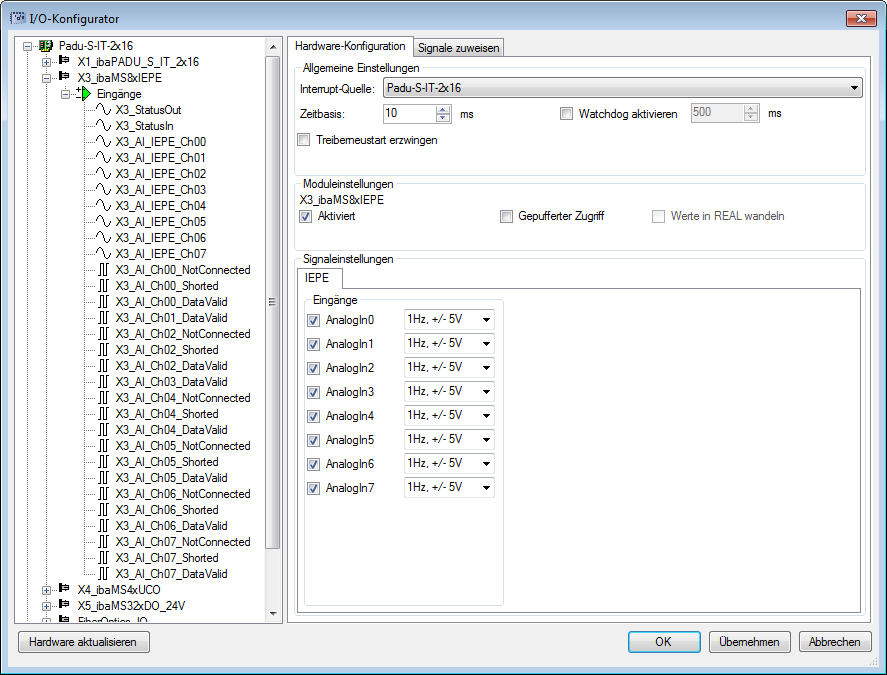

  1. Öffnen Sie den I/O-Konfigurator über das Menü ExtrasI/O-Konfigurator.

  2. Klicken Sie auf den Button <Hardware aktualisieren>.

    ibaLogic-V5 erkennt die Modulbaugruppe.

    Die analogen Eingangskanäle und die Statussignale werden unter Eingänge angezeigt.

  3. Wählen Sie den Modus der Eingänge aus dem Auswahlmenü, siehe Analogeingänge.

    • Die Kanäle 0, 2, 4 und 6 sind fest für IEPE-Sensoren eingestellt, hier können Filter eingestellt werden:



    • Wahlmöglichkeiten für die Kanäle 1, 3, 5, und 7:

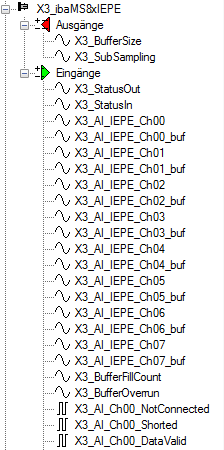

      Ist die Option Gepufferter Zugriff aktiviert, erscheinen zusätzliche Ein- und Ausgangssignale:



Signal

Bedeutung

Eingänge

AI_IEPE_Ch[00…07]

Analoge Eingangssignale

AI_Ch[00…07]_NotConnected

Statussignal zeigt an, ob ein Drahtbruch vorliegt oder der Kanal nicht verbunden ist (nur im IEPE-Modus)

AI_Ch[00…07]_Shorted

Statussignal zeigt an, ob ein Kurzschluss vorliegt

(nur im IEPE-Modus)

AI_Ch[00…07]_DataValid

Statussignal zeigt an, ob Daten gültig sind

StatusIn

Statusinformationen über das gesteckte Eingangsmodul (bei Ausgangsmodul ohne Funktion):

0 = Modul nicht initialisiert

1 = Modul läuft

>1 = Fehler (z.B. Modul nicht initialisierbar)

StatusOut

Statusinformationen über das gesteckte Ausgangsmodul (bei Eingangsmodul ohne Funktion):

0 = Modul nicht initialisiert

1 = Modul läuft

>1 = Fehler (z.B. Modul nicht initialisierbar)

Zusätzliche Eingangssignale bei gepuffertem Zugriff

AI_IEPE_Ch[00…07]_buf

Eingangspuffer der analogen Eingangssignale

BufferFillCount

Zähler, wenn Puffer gefüllt ist

BufferOverrun

Zähler für Pufferüberlauf

Zusätzliche Ausgangssignale bei gepuffertem Zugriff

BufferSize

Puffergröße

SubSampling

Untersetzung der Signale
