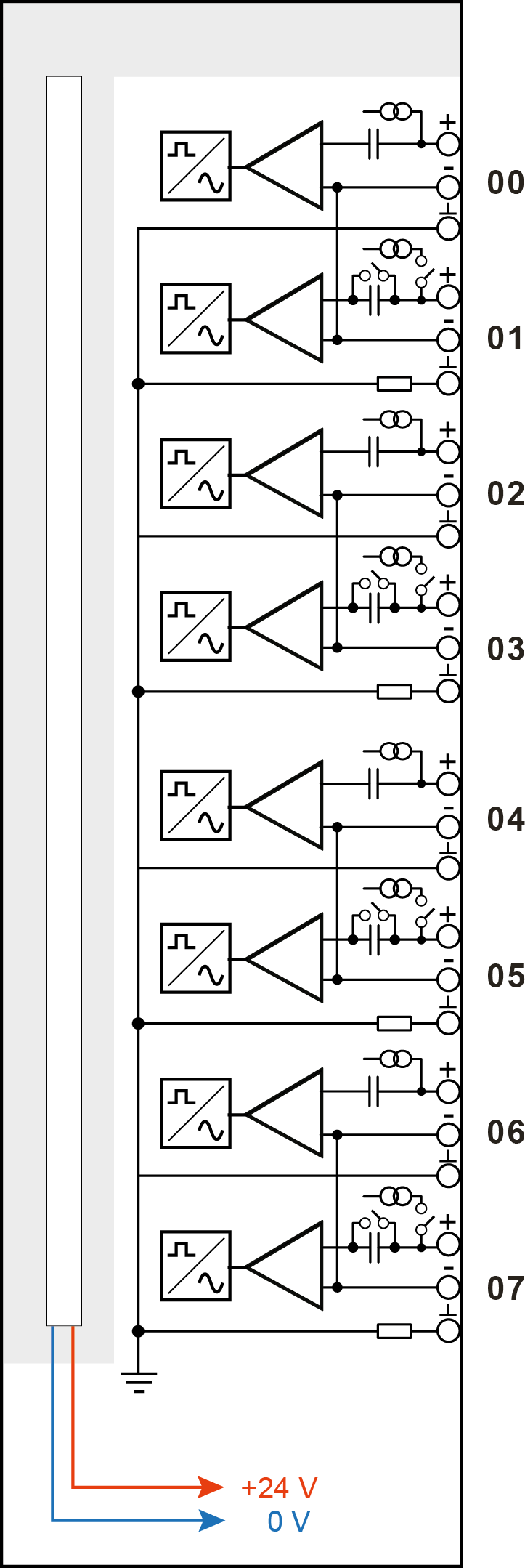

Sie können acht Eingangssignale (0...7), jeweils zweipolig zzgl. Masse anschließen. Jeweils zwei Kanäle eines Anschlusssteckers sind zu einer Wurzel gruppiert. Jeder Stecker / jede Wurzel ist untereinander galvanisch getrennt.
Pinbelegung
|
Pin |
Anschluss |
LED |
Pin |
Anschluss |
LED |
|
|---|---|---|---|---|---|---|
|
1 |
Analogeingang 00 + |
L26 |
1 |
Analogeingang 04 + |
L30 |
|
|
2 |
Analogeingang 00 − |
2 |
Analogeingang 04 − |
|||
|
3 |
GND |
3 |
GND |
|||
|
4 |
Analogeingang 01 + |
L27 |
4 |
Analogeingang 05 + |
L31 |
|
|
5 |
Analogeingang 01 − |
5 |
Analogeingang 05 − |
|||
|
6 |
GND 50 Ω |
6 |
GND 50 Ω |
|||
|
7 |
Analogeingang 02 + |
L28 |
7 |
Analogeingang 06 + |
L32 |
|
|
8 |
Analogeingang 02 − |
8 |
Analogeingang 06 − |
|||
|
9 |
GND |
9 |
GND |
|||
|
10 |
Analogeingang 03+ |
L29 |
10 |
Analogeingang 07 + |
L33 |
|
|
11 |
Analogeingang 03 − |
11 |
Analogeingang 07 − |
|||
|
12 |
GND 50 Ω |
12 |
GND 50 Ω |

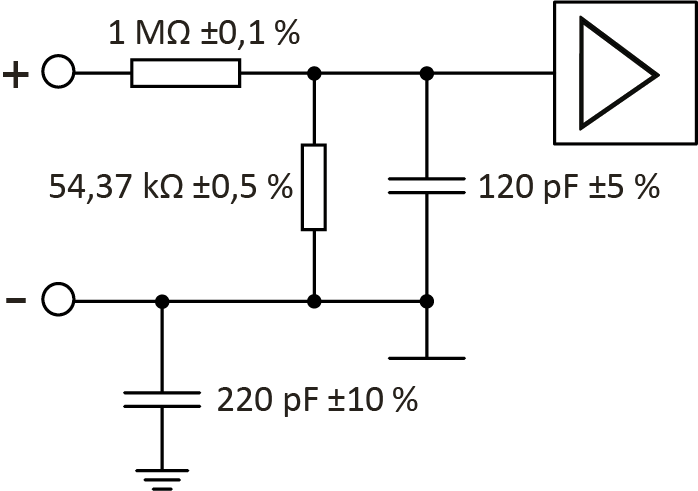

Schaltschema 24V DC/AC
Exemplarisch wird hier das Eingangsschema eines Kanals gezeigt.
