Die Signale werden im I/O-Konfigurator von ibaLogic-V5 konfiguriert.
-
Öffnen Sie den I/O-Konfigurator über das Menü Extras – I/O-Konfigurator.
-
Klicken Sie auf den Button <Hardware aktualisieren>.
ibaLogic-V5 erkennt die Modulbaugruppe.

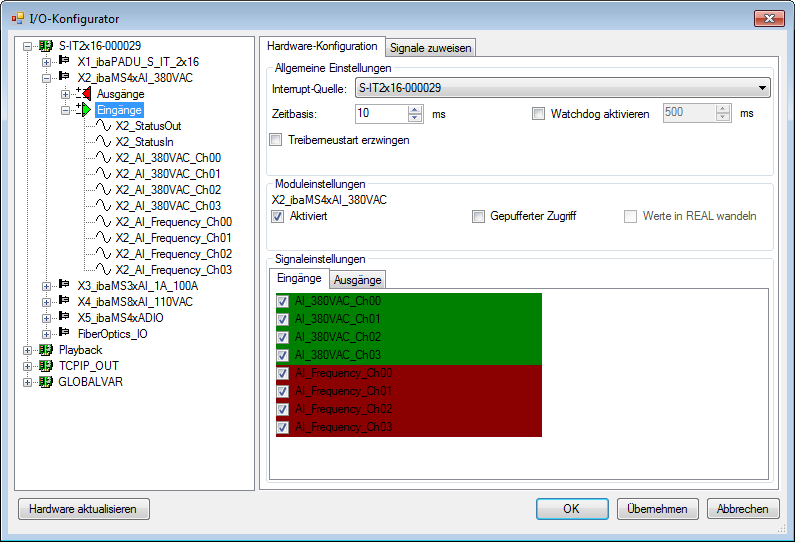

Die analogen Eingangskanäle und die Netzfrequenzsignale werden im Register Eingänge angezeigt.

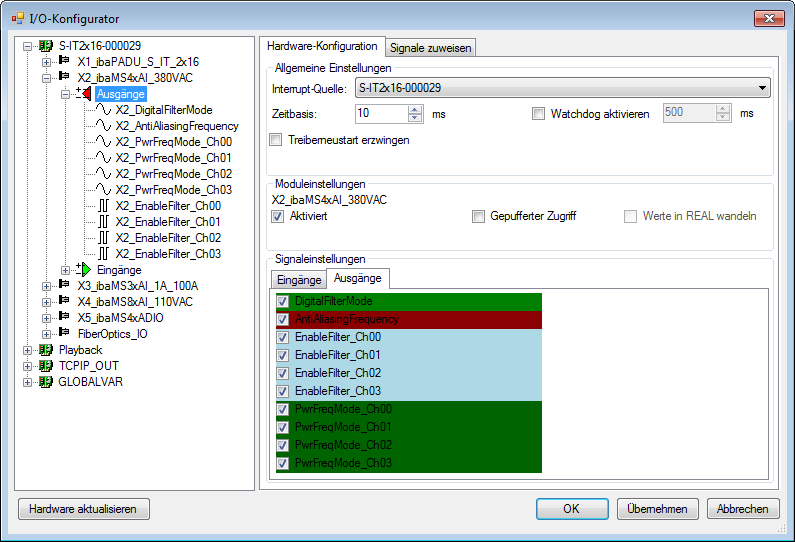

Mit Signalausgängen werden die Filter zugeschaltet und konfiguriert und der Modus für die Frequenzmessung eingestellt.
Ist die Option Gepufferter Zugriff aktiviert, erscheinen zusätzliche Ein-/Ausgangssignale.
Hinweis |
|
|---|---|
 |
Den gepufferten Zugriff müssen Sie zunächst mit einem Klick auf den Button <Übernehmen> bestätigen. Erst dann erscheinen im Signalbaum zusätzliche Signale, die in den Ausgangs/Eingangsressourcen parametriert werden können. |
|
Signal |
Bedeutung |
|---|---|
|
Eingänge |
|
|
AI_380VAC_Ch[00…03] |
Analoge Eingangssignale |
|
AI_Frequency_Ch[00…03] |
Berechnete Netzfrequenzen |
|
StatusIn |
Statusinformationen über das gesteckte Eingangsmodul (bei Ausgangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) |
|
StatusOut |
Statusinformationen über das gesteckte Ausgangsmodul (bei Eingangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) |
|
Ausgänge |
|
|
DigitalFilterMode |
Aktiviert den digitalen Antialiasing-Filter zusätzlich zum analogen Antialiasing-Filter (falls aktiviert) |
|
AntiAliasingFrequency |
Einstellung der Grenzfrequenz des digitalen Antialiasing-Filters |
|
EnableFilter_Ch[00…03] |
Aktiviert die analogen Antialiasing-Filter (pro Kanal) |
|
PwrFrqMode_Ch[00…15] |
Konfiguriert das Messintervall für die Netzfrequenzmessung (pro Kanal) |
|
Zusätzliche Eingangssignale bei gepuffertem Zugriff |
|
|
AI_380VAC_Ch[00…03]_buf |
Eingangspuffer der analogen Eingangssignale |
|
AI_Frequency_Ch[00…03]_buf |
Eingangspuffer der berechneten Netzfrequenzen |
|
BufferFillCount |
Zähler, wenn Puffer gefüllt ist |
|
BufferOverrun |
Zähler für Pufferüberlauf |
|
Zusätzliche Ausgangssignale bei gepuffertem Zugriff |
|
|
BufferSize |
Puffergröße |
|
SubSampling |
Untersetzung der Signale |
