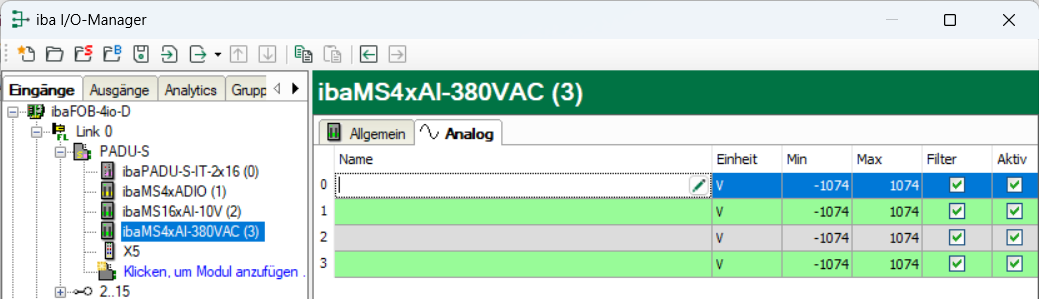

Im Register Analog nehmen Sie folgende Einstellungen vor:
Name
Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie
auf das Symbol
im Feld Signalnamen klicken.
Einheit
Die Einheit "V" ist bereits voreingestellt.

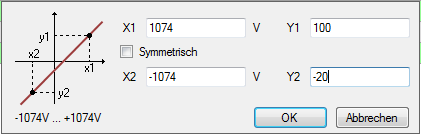

Min
Hier können Sie eine Messbereichsuntergrenze definieren. Der analoge Spannungspegel von -1074 V wird einer physikalischen Größe von z. B. -20 °C zugeordnet.
Max
Hier können Sie eine Messbereichsobergrenze definieren. Der analoge Spannungspegel von 1074 V wird einer physikalischen Größe von z. B. +100 °C zugeordnet.
Filter
Hier können Sie den analogen Antialiasing-Filter Butterworth 4. Ordnung 20 kHz zuschalten.
Aktiv
Hier können Sie das Signal aktivieren/deaktivieren.
Weitere Spalten können Sie durch das Kontextmenü (rechter Mausklick in der Überschriftenzeile) anzeigen oder verbergen.
