Die Signale werden im I/O-Konfigurator von ibaLogic-V5 konfiguriert.
-

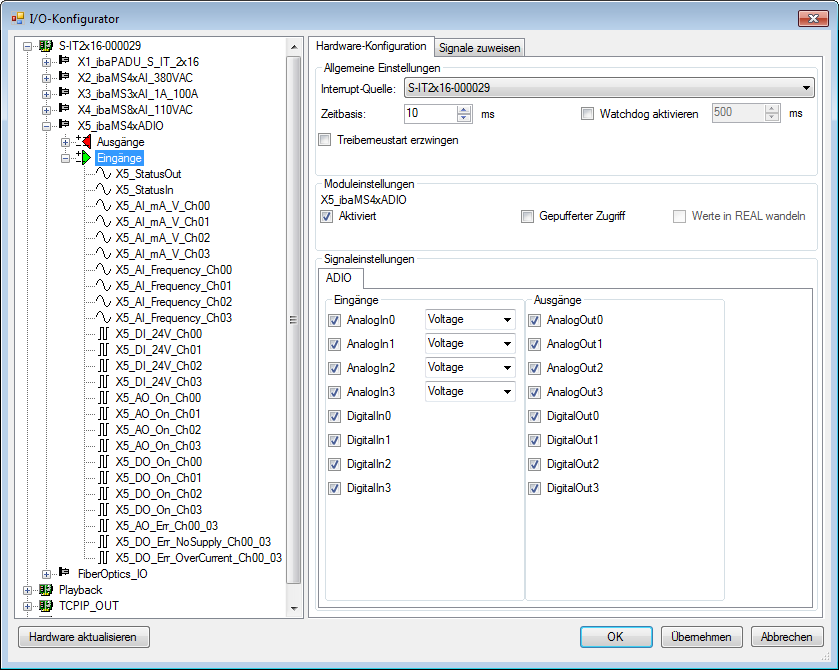

Öffnen Sie den I/O-Konfigurator über das Menü Konfiguration – I/O-Konfigurator.
-
Klicken Sie auf den Button <Hardware aktualisieren>.
-
ibaLogic-V5 erkennt die Modulbaugruppe.
-
Über ein Drop-down-Menü kann zwischen Spannungs- oder Stromeingang gewählt werden.
Ist die Option “Gepufferter Zugriff“ aktiviert, erscheinen zusätzliche Ein-/Ausgangssignale.
Hinweis |
|
|---|---|
 |
Den gepufferten Zugriff müssen Sie zunächst mit einem Klick auf den Button <Übernehmen> bestätigen. Erst dann erscheinen im Signalbaum zusätzliche Signale, die in den Ausgangs/Eingangsressourcen parametriert werden können. |
|
Signal |
Bedeutung |
|---|---|
|
Eingänge |
|
|
AI_mA_V_Ch[00…03] |
Analoge Eingangssignale |
|
AI_Frequency_Ch[00…03] |
Berechnete Netzfrequenzen |
|
AO_On_Ch[00…03] |
Analoger Ausgang aktiv |
|
DI_24V_Ch[00…03] |
Digitale Eingangssignale |
|
DO_On_Ch[00…03] |
Digitaler Ausgang aktiv |
|
AO_Err_Ch00…03 |
Fehlerzustand der Viererwurzel bei den analogen Ausgängen |
|
DO_Err_NoSupply_Ch00_03 |
Fehler in der Lastspannung der Viererwurzel bei den digitalen Ausgängen |
|
DO_Err_OverCurrent_Ch00_03 |
Fehler wegen Überstrom in der Viererwurzel bei den digitalen Ausgängen |
|
StatusIn |
Statusinformationen über das gesteckte Eingangsmodul (bei Ausgangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) |
|
StatusOut |
Statusinformationen über das gesteckte Ausgangsmodul (bei Eingangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) |
|
Ausgänge |
|
|
AO_10V_Ch[00…03] |
Analoge Ausgangssignale |
|
AI_DigitalFilterMode |
Aktiviert den digitalen Antialiasing-Filter zusätzlich zum analogen Antialiasing-Filter (falls aktiviert) |
|
AI_AntiAliasingFrequency |
Einstellung der Grenzfrequenz des digitalen Antialiasing-Filters |
|
AI_PwrFreqMode_Ch[00…03] |
Konfiguriert das Messintervall für die Netzfrequenzmessung (pro Kanal) |
|
AI_EnableFilter_Ch[00…03] |
Aktiviert die analogen Antialiasing-Filter (pro Kanal) |
|
AO_ResetError_Ch00…03 |
Ausgangssignal zum Zurücksetzen eines Hardware-Fehlers |
|
DO_24V_Ch[00…03] |
Digitale Ausgangssignale |
|
DO_ResetError_Ch00_03 |
Ausgangssignal zum Zurücksetzen eines Hardware-Fehlers |
|
DI_DebType_Ch[00…03] |
Entprellfilter für die Digitalsignale |
|
DI_DebTime_Ch[00...03] |
Entprellzeit für das jeweilige Digitalsignal |
|
Zusätzliche Eingangssignale bei gepuffertem Zugriff |
|
|
AI_mA_V_Ch[00…03]_buf |
Eingangspuffer der analogen Eingangssignale |
|
AI_Frequency_Ch[00…03]_buf |
Eingangspuffer der berechneten Netzfrequenzen |
|
DI_24V_Ch[00…03]_buf |
Eingangspuffer der digitalen Eingangssignale |
|
AO_On_Ch[00…03]_buf |
Eingangspuffer für analoge Ausgänge „aktiv“ |
|
DO_On_Ch[00…03]_buf |
Eingangspuffer für digitalen Ausgänge „aktiv“ |
|
AO_Err_Ch00…03_buf |
Eingangspuffer für Fehlersignal bei Fehler in der Viererwurzel bei den analogen Ausgängen |
|
DO_Err_NoSupply_Ch00_03_buf |
Eingangspuffer für Fehlersignal bei Fehler in der Lastspannung der Viererwurzel bei den digitalen Ausgängen |
|
DO_Err_OverCurrent_Ch00_03_buf |
Eingangspuffer für Fehlersignal bei Fehler wegen Überstrom in der Viererwurzel bei den digitalen Ausgängen |
|
BufferFillCount |
Zähler, wenn Puffer gefüllt ist |
|
BufferOverrun |
Zähler für Pufferüberlauf |
|
Zusätzliche Ausgangssignale bei gepuffertem Zugriff |
|
|
BufferSize |
Puffergröße |
|
SubSampling |
Untersetzung der Signale |
