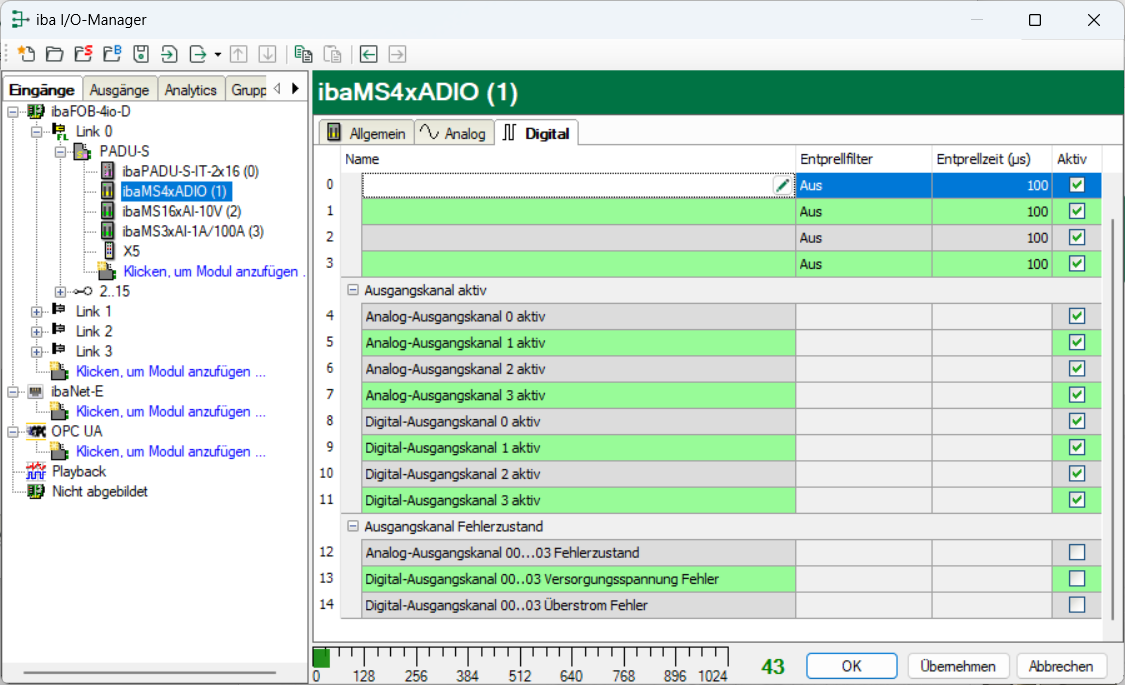

Im Register Digital nehmen Sie folgende Einstellungen vor:

Name

Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Name klicken.

Entprellfilter

Über ein Drop-down-Menü können Sie die Betriebsart des Entprellfilters auswählen. Mögliche Einstellungen: Aus, Halten der steigenden Flanke, Halten der fallenden Flanke, beide Flanken halten, beide Flanken verzögern.

Siehe Kapitel Entprellfilter Eingänge

Entprellzeit

Hier können Sie die Zeit in µs einstellen, in der eine Änderung des Signalwerts nicht erfasst wird.

Aktiv

Hier können Sie das Signal aktivieren/deaktivieren.

Diagnosekanäle

Im selben Register Digital können Sie Status- und Fehlerinformationen aktivieren:

Name

Die Namen sind bereits vorgegeben, Sie können zusätzlich zwei Kommentare eingeben, wenn Sie auf das Symbol im Feld Name klicken

  • Analog-Ausgangskanal [0…3] aktiv

    Hier können Sie ein Statussignal aktivieren, das anzeigt, ob der analoge Ausgang aktiv ist.

  • Digital-Ausgangskanal [0…3] aktiv

    Hier können Sie ein Statussignal aktivieren, das anzeigt, ob der digitale Ausgang aktiv ist

  • Analog-Ausgangskanal 00…03 Fehlerzustand

    Statussignal zeigt an, ob die 4 analogen Ausgänge einer Wurzel aufgrund eines Überstroms im Fehlerzustand sind.

  • Digital-Ausgangskanal 00…03 Lastspannung Fehler

    Statussignal zeigt an, ob die Lastspannung für die 4 digitalen Ausgänge einer Wurzel einen Fehler aufweist.

  • Digital-Ausgangskanal 00…03 Überstrom Fehler

    Statussignal zeigt an, ob die 4 digitalen Ausgänge einer Wurzel aufgrund eines Überstroms im Fehlerzustand sind.

Aktiv

Hier können Sie das Signal aktivieren/deaktivieren.
