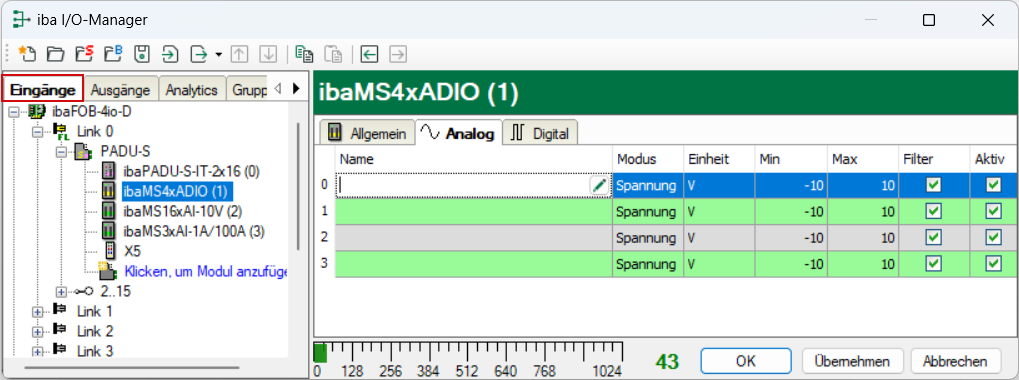

Im Register Analog nehmen Sie folgende Einstellungen vor:

Name

Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Name klicken.

Modus

Über ein Drop-down-Menü kann zwischen Spannungs- oder Stromeingang gewählt werden.

Einheit

Die Einheit wird automatisch eingestellt, entsprechend der Modus-Auswahl.

Min

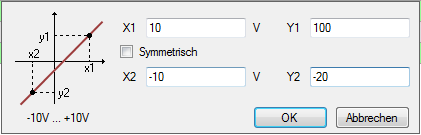

Hier können Sie eine Messbereichsuntergrenze definieren. Der analoge Spannungsnormpegel von -10 V wird einer physikalischen Größe von z. B. -20 °C zugeordnet.

Max

Hier können Sie eine Messbereichsobergrenze definieren. Der analoge Spannungsnormpegel von +10 V wird einer physikalischen Größe von z. B. +100 °C zugeordnet.

Filter

Hier können Sie den Antialiasing-Filter Butterworth 4. Ordnung 20 kHz zuschalten, siehe Kapitel Filter.

Aktiv

Hier können Sie das Signal aktivieren/deaktivieren.

Weitere Spalten können Sie durch das Kontextmenü (rechter Mausklick in der Überschriftenzeile) anzeigen oder verbergen.
