Entprellfilter konfigurieren
Wenn Entprellfilter verwendet werden sollen, werden diese als Konfigurationsausgang angelegt und als Off-Task-Konnektor (OTK) oder Funktionsbaustein parametriert.
Bedeutung der Ausgänge:
DebounceType_Ch[00…03]: Entprellfilter für die Digitalsignale
DebounceTime_Ch[00…03]: Entprellzeit für das jeweilige Digitalsignal
Ziehen Sie zunächst die Ausgangssignale auf die Ausgangsrandleiste der Programmieroberfläche, hier “X1_DebType_Ch00” und “X1_DebTime_Ch00” für den digitalen Eingang 0.

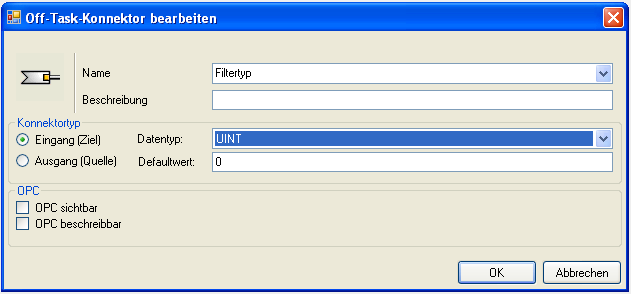

Legen Sie im Programmierfenster einen neuen Off-Task-Konnektor an, vergeben einen geeigneten Namen, z. B. “Filtertyp“ und wählen als Konnektortyp Eingang aus, sowie als Datentyp “UINT“.
Bedeutung der Defaultwerte für den Entprellfilter:
0: Entprellfilter ausgeschaltet 1: Halten der steigenden Flanke 2: Halten der fallenden Flanke 3: Beide Flanken halten 4: Beide Flanken verzögern
Die Erklärungen der unterschiedlichen Einstellungen finden Sie in Kapitel Entprellfilter Eingänge .

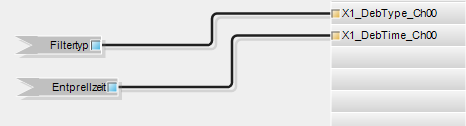

Verbinden Sie anschließend den OTK mit dem dazugehörigen Signal in der Ausgangsrandleiste.
Legen Sie einen neuen OTK an, vergeben einen geeigneten Namen, z. B. Entprellzeit, und wählen als Typ Eingang aus. Im Feld Defaultwert tragen Sie die Entprellzeit in µs ein. Der Wert kann max. 65535 betragen.
Verbinden Sie anschließend den OTK mit dem dazugehörigen Signal in der Ausgangsrandleiste.
Analoge Filter aktivieren
Wenn Antialiasing-Filter verwendet werden sollen, werden diese als Konfigurationsausgang angelegt und als Off-Task-Konnektor (OTC) oder Funktionsbaustein parametriert.
Ziehen Sie zunächst das Ausgangssignal auf die Ausgangsrandleiste der Programmieroberfläche, hier “X2_EnableFilter_Ch00” für den analogen Eingang 0.

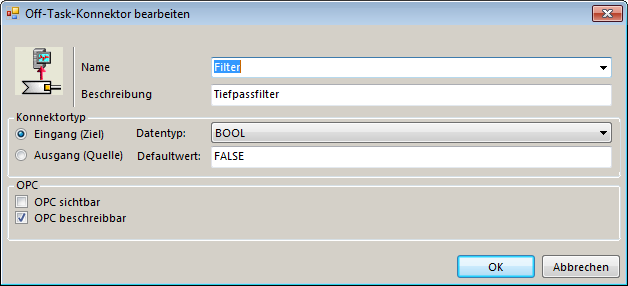

Legen Sie im Programmierfenster einen neuen Off-Task-Konnektor an, vergeben einen geeigneten Namen, z. B. “Filter“ und wählen als Typ Eingang aus. Zudem muss der Datentyp als BOOL definiert werden.
Bedeutung der Default-Werte für den Antialiasing-Filter:
FALSE: abgeschaltet TRUE: zugeschaltet
Verbinden Sie anschließend den OTC mit dem dazugehörigen Signal in der Ausgangsrandleiste.
Die Konfiguration der folgenden Funktionen erfolgt analog zum vorher beschriebenen analogen Filter. Die Bedeutung der Parameter im Einzelnen:
Digitaler Antialiasing Filter (DigitalFilterMode)
Der digitale Antialiasing-Filter ist nur zuschaltbar, wenn die Abtastrate > 500 Hz ist.
0: aus (Default-Einstellung) 2: Digitaler Antialiasing-Filter aktiviert (einmalig für alle Kanäle) Datentyp: DINT
Grenzfrequenz des digitalen Antialiasing-Filters (AntiAliasingFrequency)
≤0: AUTO = 1/3 der Abtastrate (Default-Einstellung) >0: Grenzfrequenz in Hz (zulässige Werte: 100 Hz … 0,5*Abtastrate) Datentyp: LREAL
Einstellung des Messintervalls für die Netzfrequenzmessung (PwrFrwqMode)
1: Messintervall 1 s 2: Messintervall 10 s (gemäß DIN EN 61000‑4‑30) Datentyp: USINT
