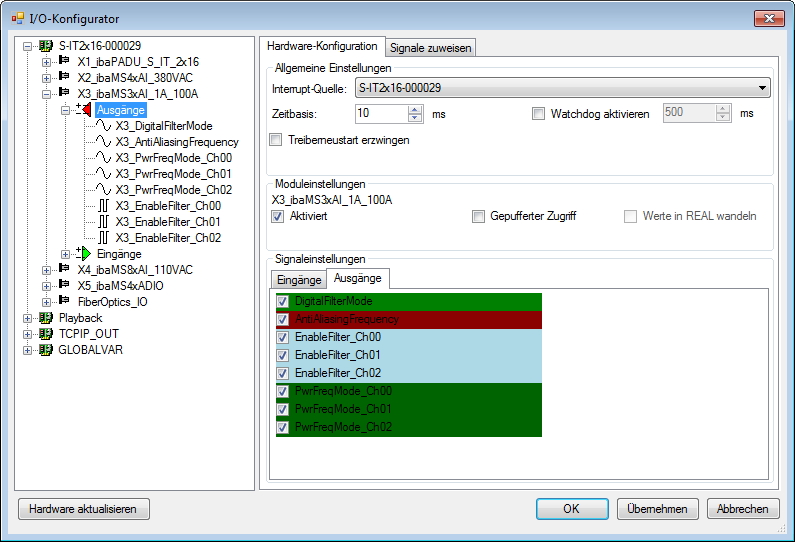

Die Signale werden im I/O-Konfigurator von ibaLogic-V5 konfiguriert.
-
Öffnen Sie den I/O-Konfigurator über das Menü Extras – I/O-Konfigurator.
-
Klicken Sie auf den Button <Hardware aktualisieren>.
ibaLogic-V5 erkennt die Modulbaugruppe.
Die analogen Eingangskanäle und die Netzfrequenzsignale werden im Register Eingänge angezeigt.
Hinweis
Die zuschaltbaren analogen Filter stehen nur den 6,25 A- und 1,56 A-Bereichen zur Verfügung.
-
Mit Signalausgängen werden die Filter zugeschaltet und konfiguriert und der Modus für die Frequenzmessung eingestellt.
Ist die Option Gepufferter Zugriff aktiviert, erscheinen zusätzliche Ein-/Ausgangssignale.
Hinweis
Den gepufferten Zugriff müssen Sie zunächst mit einem Klick auf den Button <Übernehmen> bestätigen. Erst dann erscheinen im Signalbaum zusätzliche Signale, die in den Ausgangs-/Eingangsressourcen parametriert werden können.
|
Signal |
Bedeutung |
|---|---|
|
Eingänge |
|
|
AI_6A25_Ch[00…02] |
Analoge Eingangsignale: 6,25 A-Bereich (Standardbereich) |
|
AI_100A_Ch[00…02] |
Analoge Eingangsignale: 100 A-Bereich (Erweiterter Bereich) |
|
AI_Frequency_Ch[00…02] |
Berechnete Netzfrequenzen |
|
StatusIn |
Statusinformationen über das gesteckte Eingangsmodul (bei Ausgangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z. B. Modul nicht initialisierbar) |
|
StatusOut |
Statusinformationen über das gesteckte Ausgangsmodul (bei Eingangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z. B. Modul nicht initialisierbar) |
|
Ausgänge |
|
|
DigitalFilterMode |
Aktiviert den digitalen Antialiasing-Filter zusätzlich zum analogen Antialiasing-Filter (falls aktiviert) |
|
AntiAliasingFrequency |
Einstellung der Grenzfrequenz des digitalen Antialiasing-Filters |
|
EnableFilter_Ch[00…02] |
Aktiviert die analogen Antialiasingfilter pro Kanal im Bereich 6,25 A und 1,56 A |
|
PwrFrqMode_Ch[00…02] |
Konfiguriert das Messintervall für die Netzfrequenzmessung (pro Kanal) |
|
Zusätzliche Eingangssignale bei gepuffertem Zugriff |
|
|
AI_6A25_Ch[00…02]_buf |
Eingangspuffer der analogen Eingangssignale 6,25A-Bereich (Standardbereich) |
|
AI_100A_Ch[00…02]_buf |
Eingangspuffer der analogen Eingangssignale 100 A - Bereich (Erweiterter Bereich) |
|
AI_Frequency_Ch[00…02]_buf |
Eingangspuffer der berechneten Netzfrequenzen |
|
BufferFillCount |
Zähler, wenn Puffer gefüllt ist |
|
BufferOverrun |
Zähler für Pufferüberlauf |
|
Zusätzliche Ausgangssignale bei gepuffertem Zugriff |
|
|
BufferSize |
Puffergröße |
|
SubSampling |
Untersetzung der Signale |
