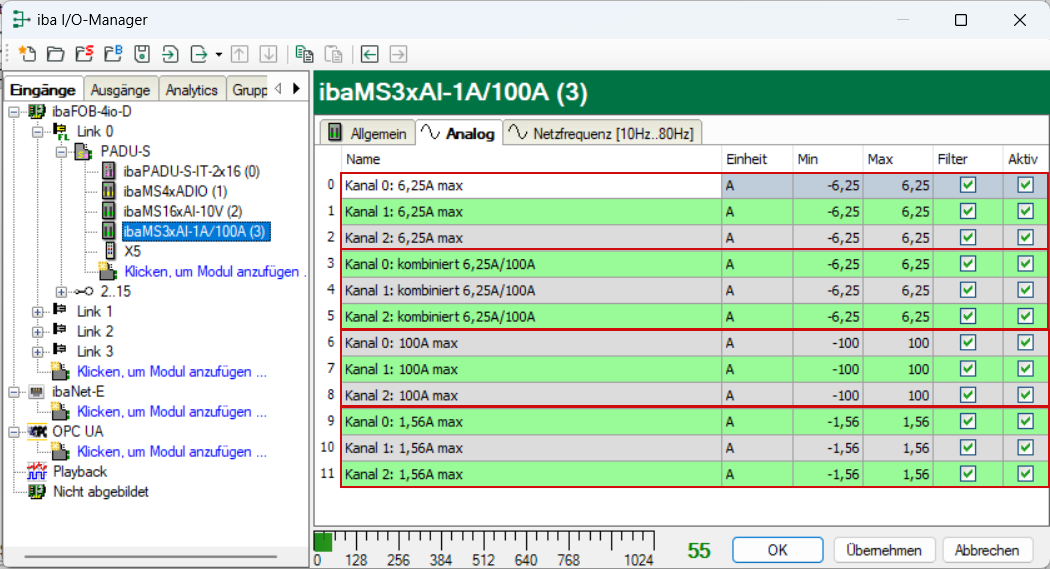

Im Register Analog nehmen Sie folgende Einstellungen vor.

Name

Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Name klicken.

Für das ibaMS3xAI-1A/100A-Modul sind die Signalnamen bereits voreingestellt, siehe Abbildung oben.

Einheit

Die Einheit "A" ist bereits voreingestellt.

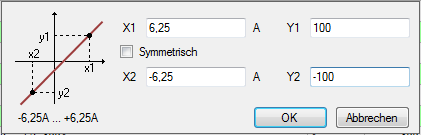

Min

Hier können Sie eine Messbereichsuntergrenze definieren. Der analoge Spannungsnormpegel von -6,25 A wird einer physikalischen Größe von z. B. -100 A zugeordnet.

Max

Hier können Sie eine Messbereichsobergrenze definieren. Der analoge Spannungsnormpegel von +6,25 A wird einer physikalischen Größe von z. B. +100 A zugeordnet.

Filter

Hier können Sie den Antialiasing-Filter Butterworth 4. Ordnung 20 kHz zuschalten.

Aktiv

Hier können Sie das Signal aktivieren/deaktivieren.

Weitere Spalten können Sie durch das Kontextmenü (rechter Mausklick in der Überschriftenzeile) anzeigen oder verbergen.
