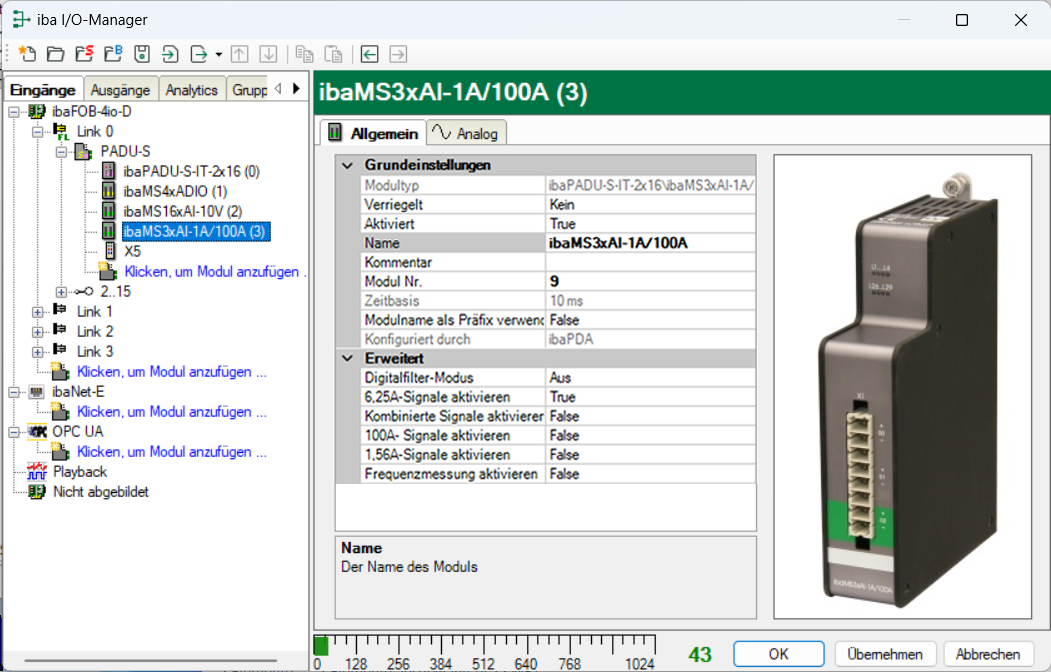

Ist das Modul erkannt, klicken Sie auf das Modul in der Baumstruktur und das Register Allgemein öffnet sich.

Grundeinstellungen

Modultyp (nur Anzeige)

Zeigt den Typ des aktuellen Moduls an.

Verriegelt

Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.

Aktiviert

Aktivieren Sie das Modul, um Signale aufzuzeichnen.

Name

Hier können Sie einen Namen für das Modul eintragen.

Kommentar

Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.

Modul Nr.

Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.

Zeitbasis

Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.

Erfassungszeitbasis, die im PADU-S-Modul angegeben wurde

Modulname als Präfix verwenden

Diese Option stellt den Modulnamen den Signalnamen voran.

Konfiguriert durch

Diese Anzeige erscheint nur mit ibaPADU-S-IT-2x16 als Zentraleinheit. Wenn eine Laufzeit-Applikation auf ibaPADU-S-IT-2x16 (z. B. ibaLogic) gestartet ist, dann kann ibaPDA die Konfiguration der Module bzw. Signale nicht verändern. In diesem Fall nimmt die Laufzeit-Applikation die Konfiguration vor. Folgende Anzeigen sind möglich:

  • ibaPDA

    Wird ibaPDA angezeigt, dann ist keine Laufzeit-Applikation gestartet und ibaPDA kann die Konfiguration der Module bzw. Signale vornehmen.

  • Laufzeit-Applikation

    Wird Laufzeit-Applikation angezeigt, dann wird die Konfiguration der Module bzw. Signale von der Laufzeit-Applikation auf dem Gerät vorgenommen. In diesem Fall besteht zusätzlich die Möglichkeit, benutzerdefinierte Signalnamen – vergeben von der Laufzeit-Konfiguration - in ibaPDA zu importieren (Signalnamen importieren: True), falls die Laufzeit-Applikation diese Funktion unterstützt.

    Die Module bzw. Signale, die durch die Laufzeit-Applikation konfiguriert sind, können in ibaPDA nicht mehr konfiguriert werden und sind in den entsprechenden Feldern in ibaPDA grau dargestellt.

    ibaPDA liest diese Konfiguration aus und benutzt diese zur Erfassung in ibaPDA. Module bzw. Signale, die nicht grau dargestellt sind, können in ibaPDA verwendet werden.
Erweitert

Digitalfilter-Modus

Wählen Sie "Antialiasing", wenn nach dem analogen Antialiasing-Filter zusätzlich ein digitaler Antialiasing-Filter aktiviert werden soll. Dieser digitale Antialiasing-Filter kann nur einmalig pro Modul aktiviert werden und wirkt sich deshalb auf alle Signale aus, bei denen die Filteroption im Register Analog aktiviert ist.

Aus diesem Grund kann er nur zusammen mit dem analogen Filter über die Filteroption im Register Analog zugeschaltet werden.

Der digitale Antialiasing-Filter ist nur aktivierbar, bei einer Abtastrate > 500 Hz (entspricht Zeitbasis < 2 ms). Ist der digitale Filter aktiviert, erscheint ein zusätzliches Feld Grenzfrequenz.

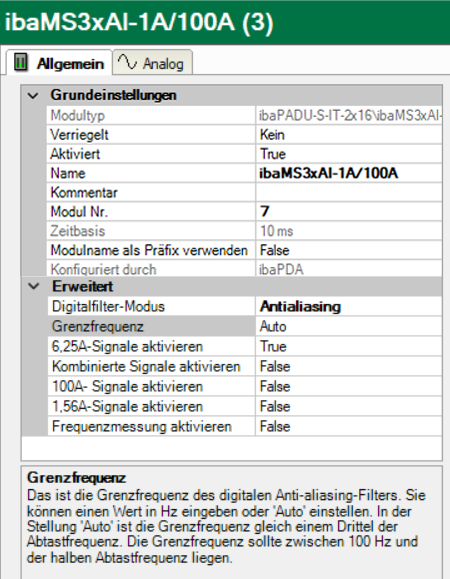

Grenzfrequenz

Sie können für die Grenzfrequenz des digitalen Antialiasing-Filters einen Wert in Hz eingeben oder die Einstellung "Auto" wählen. In diesem Fall ist die Grenzfrequenz 1/3 der Abtastrate.

  • Zulässige Werte: 100 Hz … 0,5*Abtastrate

  • Die Eingabe "0” Hz entspricht der Einstellung "Auto”.

Die folgenden zusätzlichen Signale sind nur für das Modul ibaMS3xAI-1A/100A verfügbar:

  • 6,25A-Signale aktivieren

    Wenn hier "True" ausgewählt ist, werden im Register Analog drei zusätzliche Signale des "6,25A-Bereichs" angezeigt.

  • Kombinierte Signale aktivieren

    Wenn hier "True" ausgewählt ist, werden im Register Analog drei zusätzliche Signale des "6,25A/100A-Bereichs"angezeigt.

  • 100A-Signale aktivieren

    Wenn hier "True" ausgewählt ist, werden im Register Analog drei zusätzliche Signale des "100A-Bereichs" angezeigt.

  • 1,56A-Signale aktivieren

    Wenn hier "True" ausgewählt ist, werden im Register Analog drei zusätzliche Signale des "1,56A-Bereichs" angezeigt.

Für Informationen zu den Messbereichen, siehe Messbereiche ibaMS3xAI-1A/100A

Frequenzmessung aktivieren

Wählen Sie "True", wenn Sie die Netzfrequenz für angeschlossene Signale messen wollen. Das Register Netzfrequenz [10Hz..80Hz] wird zusätzlich eingeblendet (verfügbar für alle ibaMS3xAI-xx-Module).
