Die Signale werden im I/O-Konfigurator von ibaLogic-V5 konfiguriert. Öffnen Sie den I/O-Konfigurator über das Menü Konfiguration – I/O-Konfigurator. Wenn Sie auf den Button <Hardware aktualisieren> klicken, erkennt ibaLogic-V5 die Modulbaugruppe.

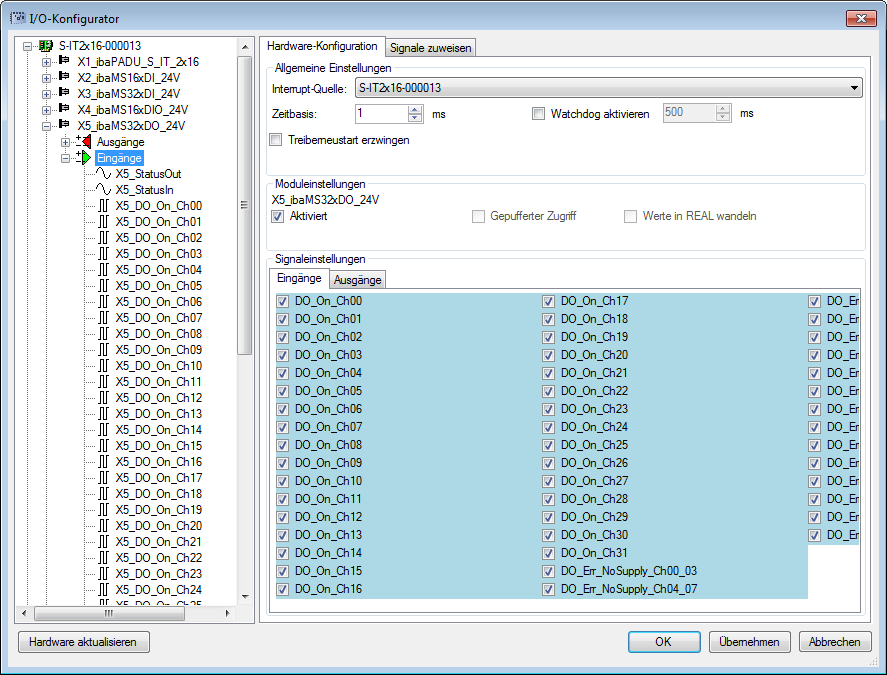

Das Register Eingänge enthält Diagnosesignale zum Aktivieren von Status- und Fehlerinformationen.
|
Signal |
Bedeutung |
|---|---|
|
Eingänge |
|
|
DO_On_Ch[00…31] |
Digitaler Ausgang aktiv |
|
DO_Err_NoSupply_Ch[00_03…28_31] |
Fehler in der Versorgungsspannung einer Viererwurzel |
|
DO_Err_OverCurrent_Ch[00_03…28_31] |
Viererwurzel wegen Überstrom im Fehlerzustand |
|
StatusIn |
Statusinformationen über das gesteckte Eingangsmodul (bei Ausgangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) |
|
StatusOut |
Statusinformationen über das gesteckte Ausgangsmodul (bei Eingangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) |
|

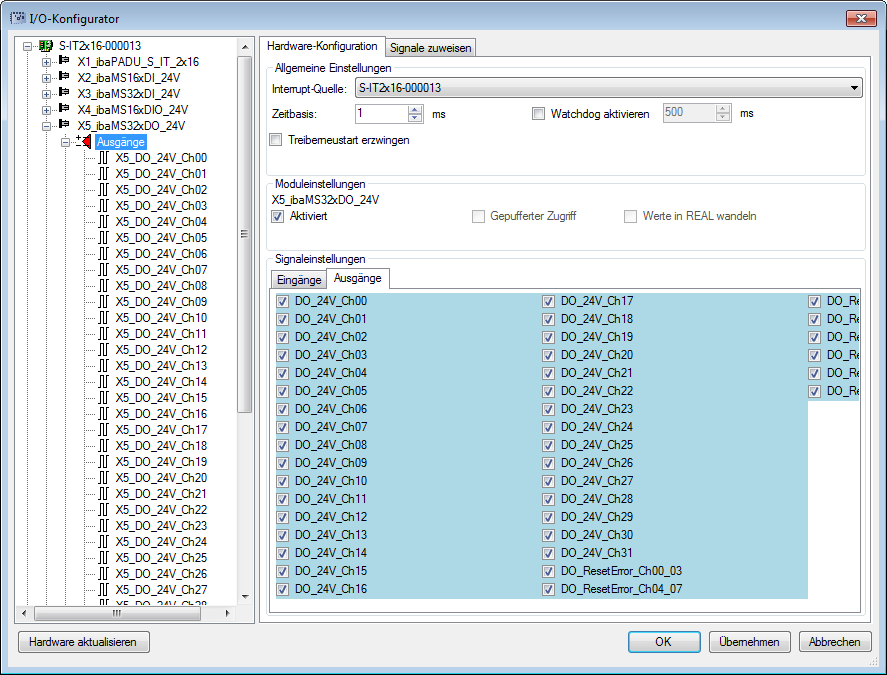

Ausgänge |
|
|
DO_24V_Ch[00…31] |
Digitale Ausgangssignale |
|
DO_ResetError_Ch[00_03…28_31] |
Ausgangssignal zum Zurücksetzen eines Hardware-Fehlers |
