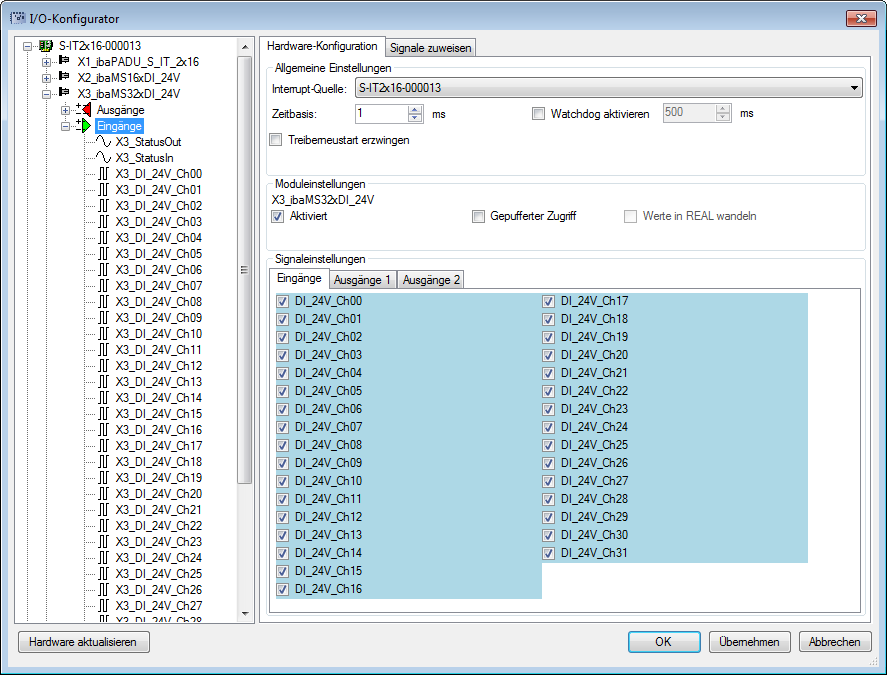

Die Signale werden im I/O-Konfigurator von ibaLogic-V5 konfiguriert. Öffnen Sie den I/O-Konfigurator über das Menü „Extras – I/O-Konfigurator“. Wenn Sie auf den Button <Hardware aktualisieren> klicken, erkennt ibaLogic-V5 die Modulbaugruppe.
Ist die Option „Gepufferter Zugriff“ aktiviert, erscheinen zusätzliche Ein-/Ausgangssignale.
Hinweis |
|
|---|---|
 |
Den gepufferten Zugriff müssen Sie zunächst mit einem Klick auf den Button <Übernehmen> bestätigen. Erst dann erscheinen im Signalbaum zusätzliche Signale, die in den Ausgangs/Eingangsressourcen parametriert werden können. |
|
Signal |
Bedeutung |
|---|---|
|
Eingänge |
|
|
DI_24V_Ch[00…31] |
Digitale Eingangssignale |
|
StatusIn |
Statusinformationen über das gesteckte Eingangsmodul (bei Ausgangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) |
|
StatusOut |
Statusinformationen über das gesteckte Ausgangsmodul (bei Eingangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) |
|
Ausgänge |
|
|
DebType_Ch[00…31] |
Entprellfilter für die digitalen Signale |
|
DebTime_Ch[00...31] |
Entprellzeit für das jeweilige digitale Signal |
|
Zusätzliche Eingangssignale bei gepuffertem Zugriff |
|
|
BufferFillCount |
Zähler, wenn Puffer gefüllt ist |
|
BufferOverrun |
Zähler für Pufferüberlauf |
|
Zusätzliche Ausgangssignale bei gepuffertem Zugriff |
|
|
BufferSize |
Puffergröße |
|
SubSampling |
Untersetzung der Signale |
