Wenn Entprellfilter verwendet werden sollen, werden diese als Konfigurationsausgang angelegt und als Off-Task-Konnektor (OTC) oder Funktionsbaustein parametriert.
Bedeutung der Ausgänge:
DebounceTypex: Entprellfilter für die digitalen Signale
DebounceTimeUsx: Entprellzeit für das jeweilige digitale Signal

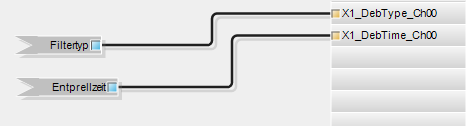

Ziehen Sie zunächst die Ausgangssignale auf die Ausgangsrandleiste der Programmieroberfläche, hier “X1_DebType_Ch00” und “X1_DebTime_Ch00” für den digitalen Eingang 0.

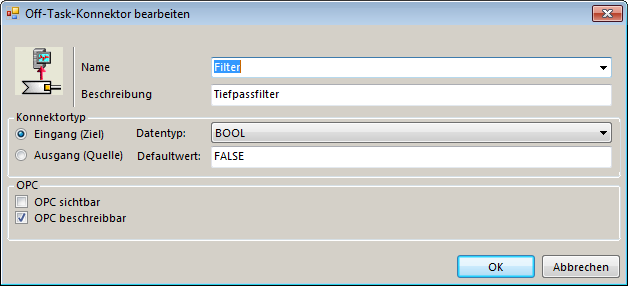

Legen Sie im Programmierfenster einen neuen Off-Task-Konnektor an, vergeben einen geeigneten Namen, z. B. „Filtertyp“ und wählen als Typ Eingang aus, sowie als Datentyp „UINT“.
Bedeutung der Defaultwerte für den Entprellfilter:
|
0 |
Entprellfilter ausgeschaltet |
|
1 |
Halten der steigenden Flanke |
|
2 |
Halten der fallenden Flanke |
|
3 |
Beide Flanken halten |
|
4 |
Beide Flanken verzögern |
Die Erklärungen der unterschiedlichen Einstellungen finden Sie in Kapitel Entprellfilter Eingänge .
Verbinden Sie anschließend den OTC mit dem dazugehörigen Signal in der Ausgangsrandleiste.
Legen Sie einen neuen OTC an, vergeben einen geeigneten Namen, z. B. Entprellzeit, und wählen als Typ Eingang aus. Im Feld „Defaultwert“ tragen Sie die Entprellzeit in µs ein. Der Wert kann max. 65535 betragen.
Verbinden Sie anschließend den OTC mit dem dazugehörigen Signal in der Ausgangsrandleiste.
