Die Beschaltung ist als P-Schalter (positive Spannung) ausgeführt.

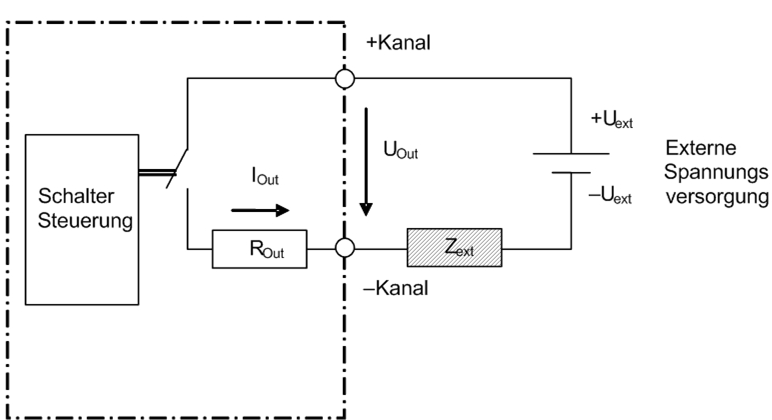

Die angeschlossene Last Z_ext wird mit –U_ext verbunden und durch den steuerbaren Schalter (Lastschalter) im Ausgangskanal auf +U_ext geschaltet. Diese typische Beschaltung ist in der folgenden Abbildung schematisch dargestellt.
